FAQ 003510 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

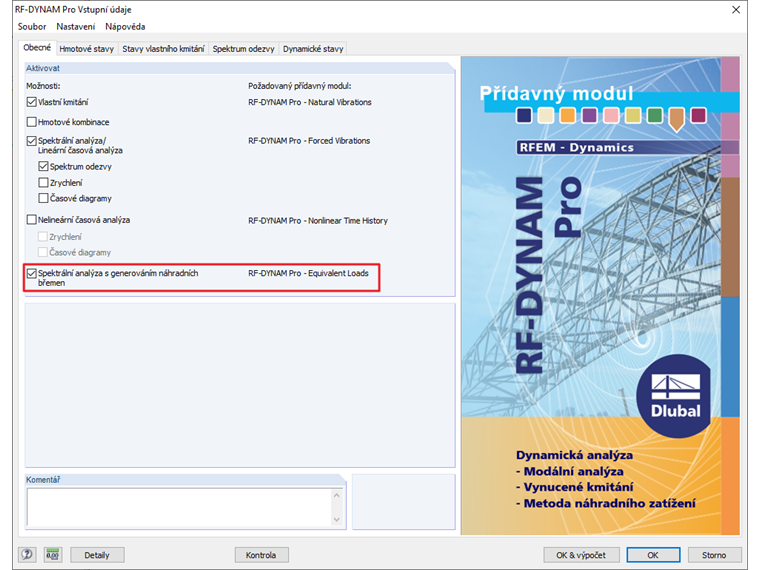

Jaký postup provádí přídavný modul RF-/DYNAM Pro Equivalent Loads?

Odpověď

Stejně jako přídavný modul "Forced Vibrations" provádí modul "Equivalent Loads" postup multimodálního spektra odezvy.

Na rozdíl od toho, co název napovídá, metoda zjednodušeného spektra odezvy se zde neprovádí, jako je např. vysvětleno v EN 1998-1.

Náhradní břemena se určují zvlášť pro každý směr buzení podle následujícího vzorce:

$\begin{Bmatrix}{\mathrm F}_{\mathrm X}\\{\mathrm F}_{\mathrm Y}\\{\mathrm F}_{\mathrm Z}\end{Bmatrix}\;=\;\mathrm\Gamma\;\ast\;\begin{Bmatrix}{\mathrm u}_{\mathrm X}\\{\mathrm u}_{\mathrm Y}\\{\mathrm u}_{\mathrm Z}\end{Bmatrix}\;\ast\;{\mathrm S}_{\mathrm a}(\mathrm T)\;\ast\;\begin{Bmatrix}{\mathrm M}_{\mathrm X}\\{\mathrm M}_{\mathrm Y}\\{\mathrm M}_{\mathrm Z}\end{Bmatrix}\;$

Rozdíly mezi těmito dvěma přídavnými moduly jsou popsány v tomto FAQ.

Klíčová slova

Multimodální Analýza spektra odezvy Náhradní břemena Výpočet

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
