Domanda

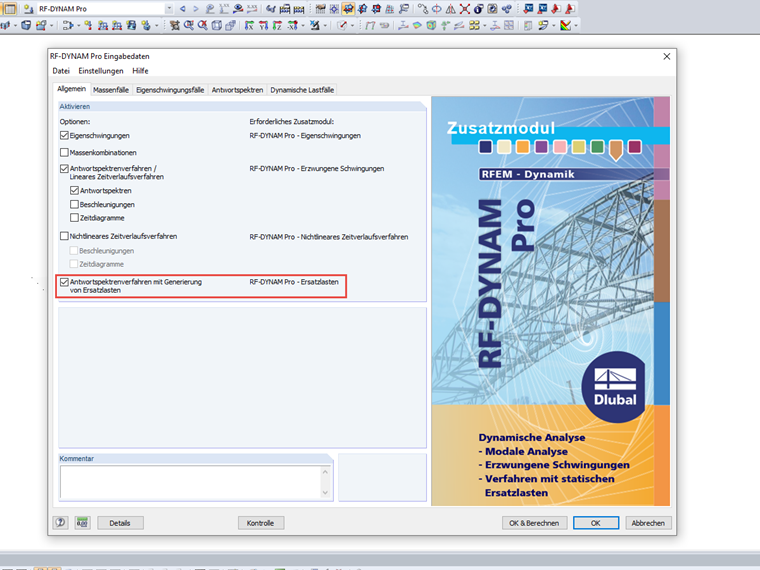

Quale metodo viene applicato nel modulo aggiuntivo RF-/DYNAM Pro - Equivalent Loads?


Risposta:

Proprio come nel modulo aggiuntivo "Forced Vibrations", il modulo aggiuntivo "Equivalent Loads" esegue l'analisi dello spettro di risposta multimodale.

Sebbene il nome possa suggerire diversamente, il metodo dello spettro di risposta semplificato non viene utilizzato qui, come spiegato ad esempio nella EN 1998-1.

I carichi equivalenti sono determinati separatamente per ciascuna direzione di eccitazione secondo la seguente formula:

$\begin{Bmatrix}{\mathrm F}_{\mathrm X}\\{\mathrm F}_{\mathrm Y}\\{\mathrm F}_{\mathrm Z}\end{Bmatrix}\;=\;\mathrm\Gamma\;\ast\;\begin{Bmatrix}{\mathrm u}_{\mathrm X}\\{\mathrm u}_{\mathrm Y}\\{\mathrm u}_{\mathrm Z}\end{Bmatrix}\;\ast\;{\mathrm S}_{\mathrm a}(\mathrm T)\;\ast\;\begin{Bmatrix}{\mathrm M}_{\mathrm X}\\{\mathrm M}_{\mathrm Y}\\{\mathrm M}_{\mathrm Z}\end{Bmatrix}\;$

Le differenze tra i due moduli aggiuntivi sono descritte in questa FAQ.
