Recientemente compré RSTAB con el módulo CONCRETE. ¿Es posible realizar un análisis de estabilidad de los pilares de hormigón armado por medio de esto?

Respuesta

Sí, el módulo CONCRETE de RSTAB 8 también incluye el cálculo no lineal del hormigón armado. Por lo tanto, puede activar el "Cálculo no lineal" en la pestaña "Estado límite último".

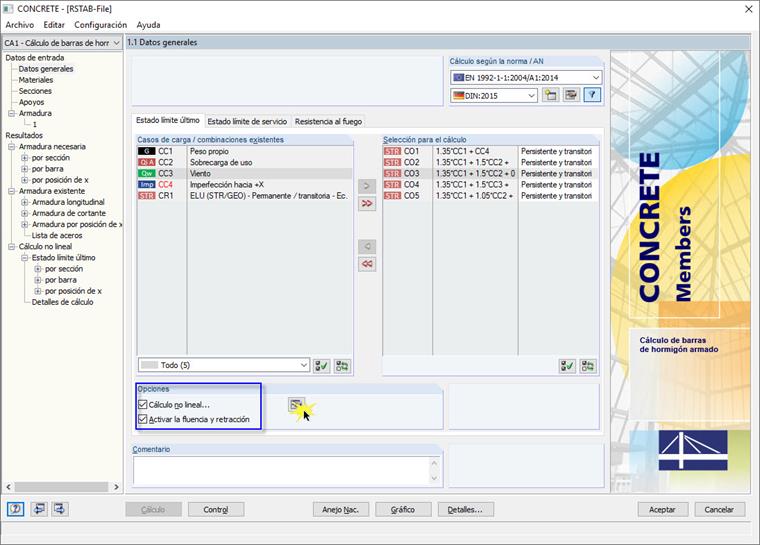

Imagen 01 - Cuadro de diálogo "Datos generales" en CONCRETE

En la configuración detallada del cálculo no lineal, puede seleccionar el "Método de cálculo general para barras en compresión axial según la teoría de segundo orden".

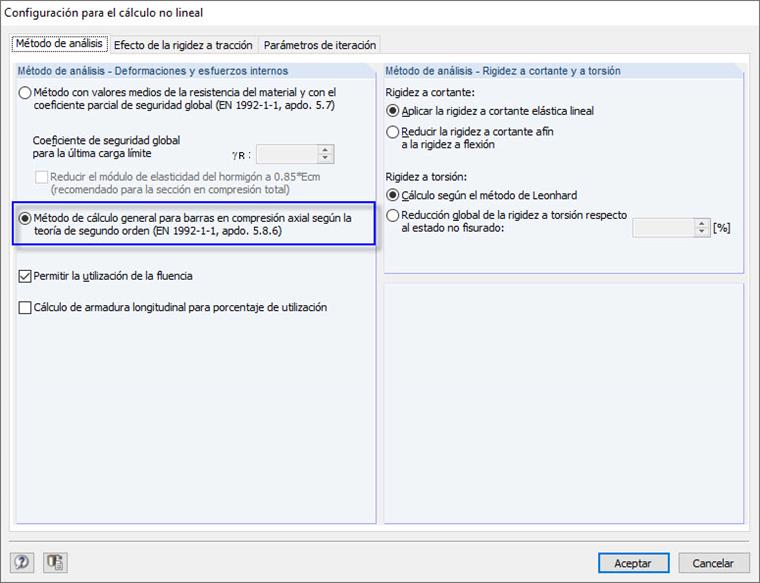

Imagen 02 - Cuadro de diálogo "Configuración para el cálculo no lineal": procedimiento general para los elementos de compresión

¡Es importante que defina las imperfecciones en RSTAB y aplique curvas de carga (CO) según el análisis de segundo orden para el cálculo, sin combinaciones de resultados (CR)!

Información en RFEM 5:

En RFEM 5, se puede realizar el mismo procedimiento en RF-CONCRETE Members. Sin embargo, se necesita el módulo adicional RF-CONCRETE NL en RFEm para el cálculo no lineal de hormigón armado.

Palabras clave

Estabilidad Hormigón armado Pilar Hormigón Método de la columna modelo Barras de compresión Método general Elemento de compresión
