Ich habe mir vor Kurzem RSTAB mit dem BETON-Modul gekauft. Kann ich damit einen Stabilitätsnachweis von Stahlbetonstützen durchführen?

Antwort

Ja, im Modul BETON für RSTAB 8 ist auch die nichtlineare Stahlbetonbemessung enthalten. Somit können Sie im Register "Tragfähigkeit" die "Nichtlineare Bemessung (Zustand II)" aktivieren.

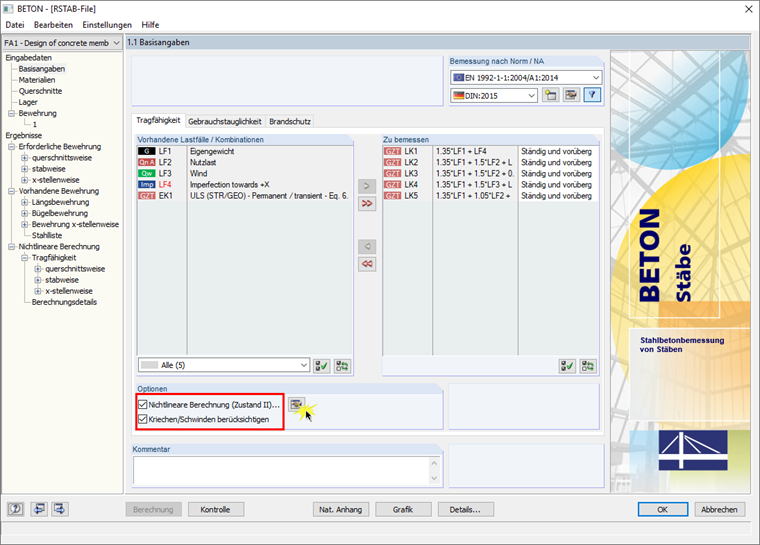

Bild 01 - Dialog "Basisangaben" in BETON

In den Detaileinstellungen für die nicht-lineare Bemessung können Sie dann das "Allgemeine Bemessungsverfahren für Stäbe mit Druck nach Theorie II. Ordnung" auswählen.

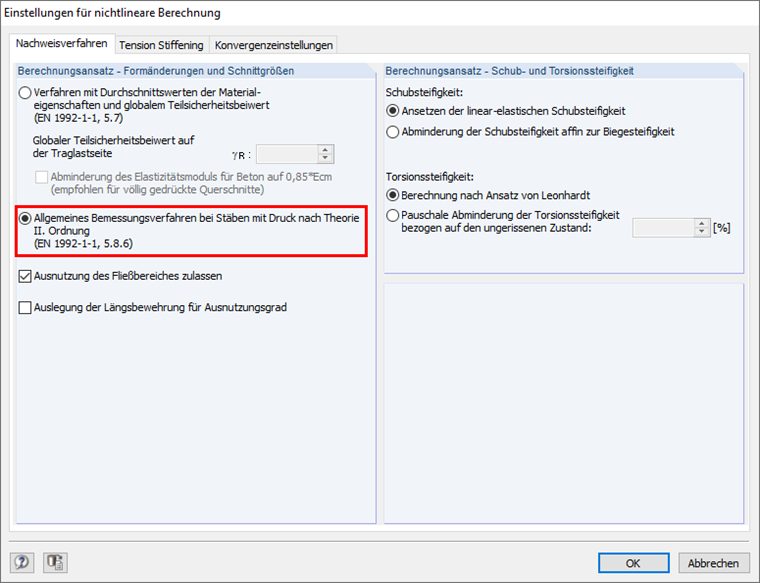

Bild 02 - Dialog "Einstellungen für nichtlineare Berechnung": Allgemeines Verfahren für Druckglieder

Wichtig ist hierbei, dass Sie die Imperfektionen in RSTAB definieren und für die Bemessung Lastkombinationen (LK) nach Theorie II. Ordnung ansetzen, keine Ergebniskombinationen (EK)!

Hinweis zu RFEM 5:

In RFEM 5 ist die gleiche Vorgehensweise in RF-BETON Stäbe möglich. Allerdings wird in RFEM das Zusatzmodul RF-BETON NL für die nicht-lineare Stahlbetonbemessung benötigt.

Schlüsselwörter

Stabilität Stahlbeton Stütze Beton Modellstützenverfahren Druckstäbe Allgemeines Verfahren Druckglied
