Niedawno zakupiłem RSTAB z modułem dodatkowym CONCRETE. Czy za jego pomocą można przeprowadzić analizę stateczności słupów żelbetowych?

Odpowiedź

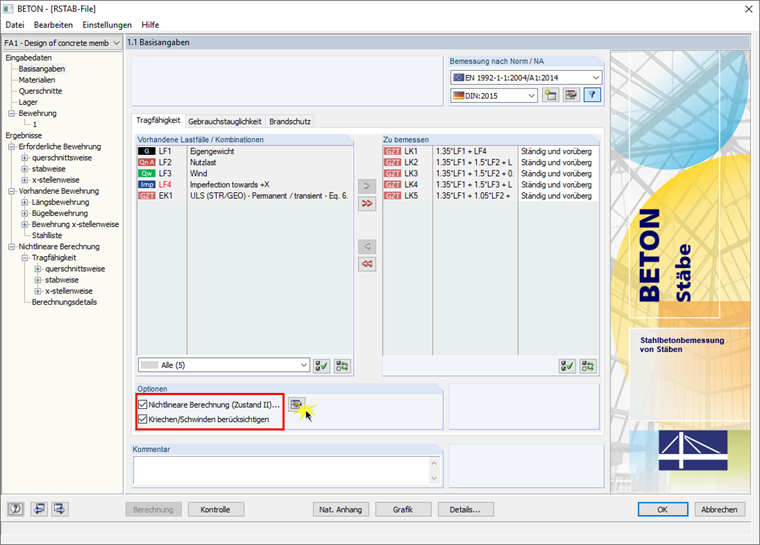

Tak, ponieważ nieliniowe wymiarowanie betonu zbrojonego jest zawarte w module dodatkowym CONCRETE dla programu RSTAB 8. W ten sposób można aktywować "Obliczenia nieliniowe" w zakładce "Stan graniczny nośności".

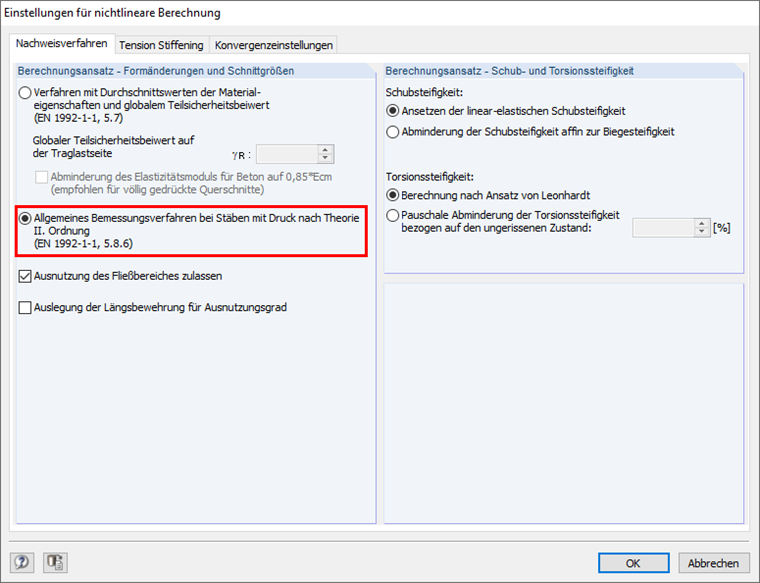

W ustawieniach szczegółowych dla obliczeń nieliniowych można wybrać opcję "Ogólna metoda wymiarowania dla prętów poddanych ściskaniu osiowemu według teorii drugiego rzędu".

W tym przypadku ważne jest, aby zdefiniować imperfekcje w programie RSTAB i zastosować do obliczeń kombinacje obciążeń (KO) zgodnie z analizą drugiego rzędu, a nie kombinacjami wyników (ZB)!

Uwaga do programu RFEM 5:

W programie RFEM 5 ta sama procedura jest możliwa w przypadku prętów RF ‑ CONCRETE. Jednak program RFEM wymaga modułu dodatkowego RF ‑ CONCRETE NL do nieliniowego wymiarowania betonu zbrojonego.

Słowa kluczowe

Stateczność Beton zbrojony słup Beton Metoda słupa modelowego Pręty ściskane Metoda ogólna Element ściskany
