Nedávno jsem si koupil program RSTAB s přídavným modulem CONCRETE. Mohu použít k provedení analýzy stability železobetonových sloupů?

Odpověď

Ano, protože návrh nelineárního železobetonu je také součástí přídavného modulu CONCRETE pro RSTAB 8. V záložce „Mezní stav únosnosti“ tak můžeme aktivovat „Nelineární výpočet“.

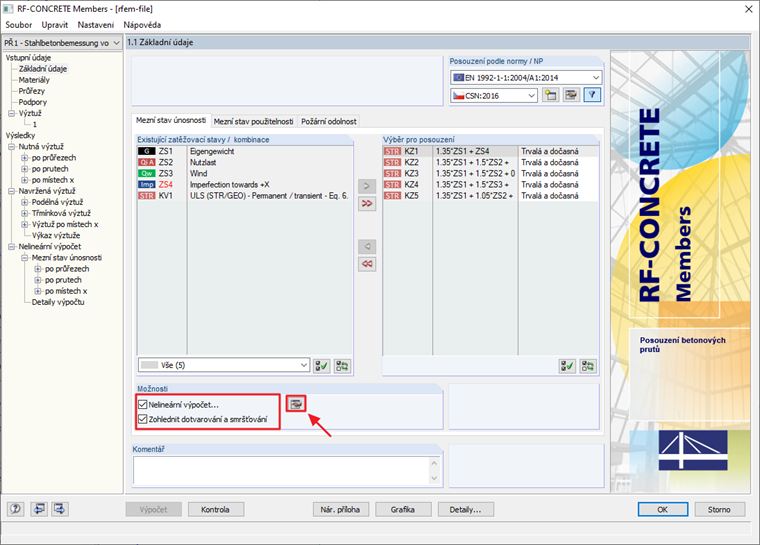

Obr. 01 - Dialog "Základní údaje" v programu CONCRETE

V nastavení detailů pro nelineární výpočet lze vybrat možnost „Obecná metoda posouzení pro pruty v axiálním tlaku podle teorie druhého řádu“.

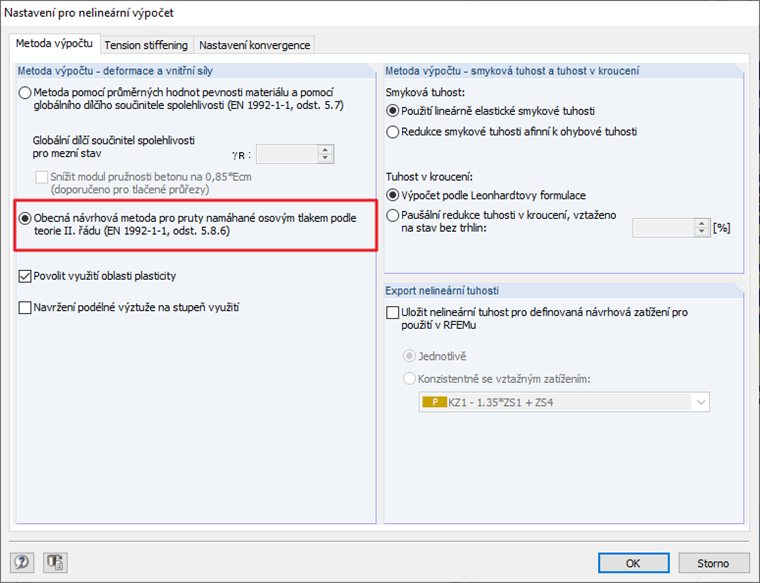

Obr. 02 - Dialog "Nastavení pro nelineární výpočet": Obecná metoda pro tlakové prvky

V tomto případě je důležité zadat v RSTABu imperfekce a použít pro posouzení kombinace zatížení (KZ) podle analýzy druhého řádu, žádné kombinace výsledků (KZ)!

Poznámka k programu RFEM 5:

V programu RFEM 5 je stejný postup možný i v modulu RF ‑ CONCRETE Members. Pro nelineární posouzení železobetonu je ovšem pro přídavný modul RF ‑ CONCRETE NL zapotřebí přídavný modul.

Klíčová slova

Stabilita Železobeton Sloup Beton Metoda modelového sloupu Tlakové pruty Obecná metoda Tlakový prut
