¿Es también posible visualizar gráficamente los valores intermedios o detalles del cálculo en RF-CONCRETE Surfaces?

Respuesta

No, desafortunadamente, esto no es posible.

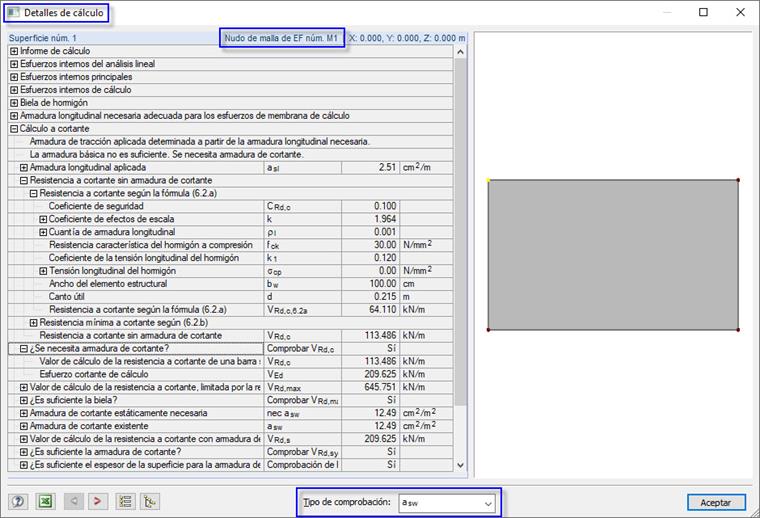

Los valores intermedios del cálculo (por ejemplo, la profundidad estática aplicada d para el cálculo del esfuerzo cortante) sólo están disponibles para el nudo o nudo de EF seleccionado al abrir el cuadro de diálogo "Detalles de cálculo". Pero no para todos los nudos de la malla de EF de las superficies diseñadas.

Por lo tanto, estos valores intermedios no se pueden usar para una representación gráfica en el modelo, sino sólo en tablas en los detalles del cálculo.

Palabras clave

Detalle del diseño Valor del intermedio Resultado Detalle
