Je možné také v modulu RF ‑ CONCRETE Surfaces graficky zobrazit mezivýsledky nebo detaily výpočtu?

Odpověď

Ne, to bohužel není možné.

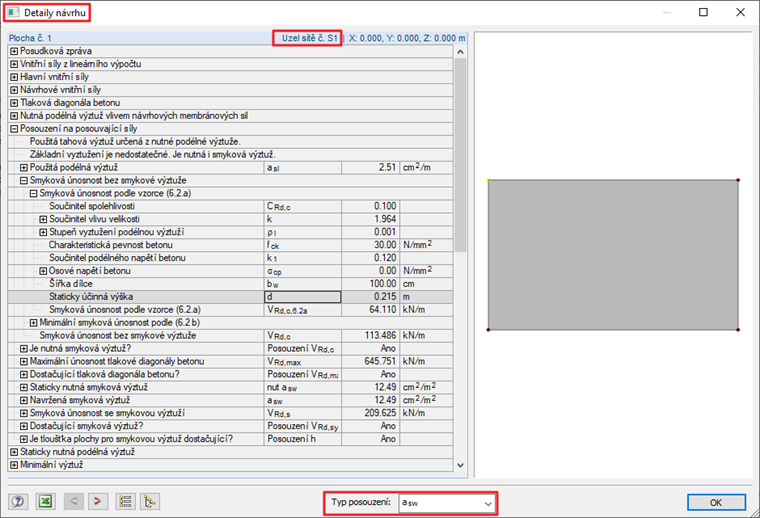

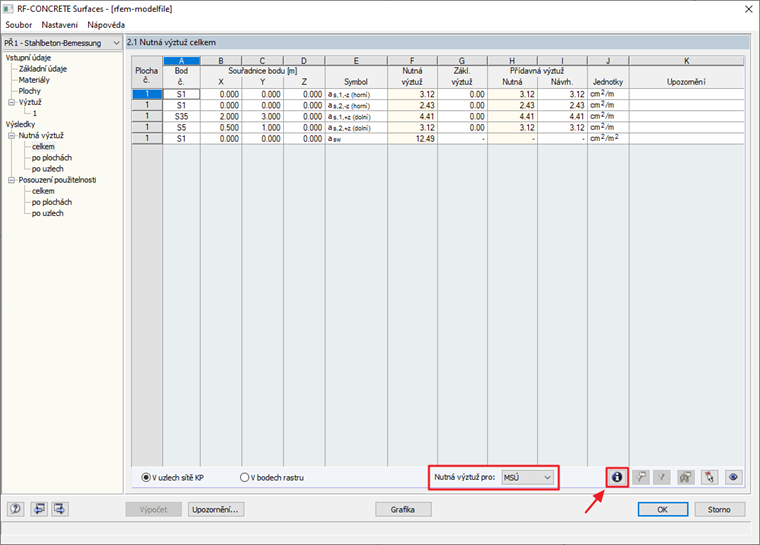

Mezilehlé hodnoty z výpočtu (například účinná hloubka d použitá pro posouzení smykové síly) jsou k dispozici pouze pro vybraný uzel sítě KP nebo bod rastru, pokud se otevře dialog "Detaily posouzení". Ne však pro všechny uzly sítě konečných prvků navržené plochy.

Proto tyto mezilehlé hodnoty nelze použít pro grafické zobrazení na modelu, ale pouze v tabulkách pod detaily posouzení.

Klíčová slova

Detail konstrukce Mezivýsledná hodnota Výsledek Detail
