Est-il possible d'afficher graphiquement les valeurs intermédiaires ou les détails de calcul à partir du calcul dans RF-CONCRETE Surfaces?

Réponse

Cette opération n'est malheureusement pas possible.

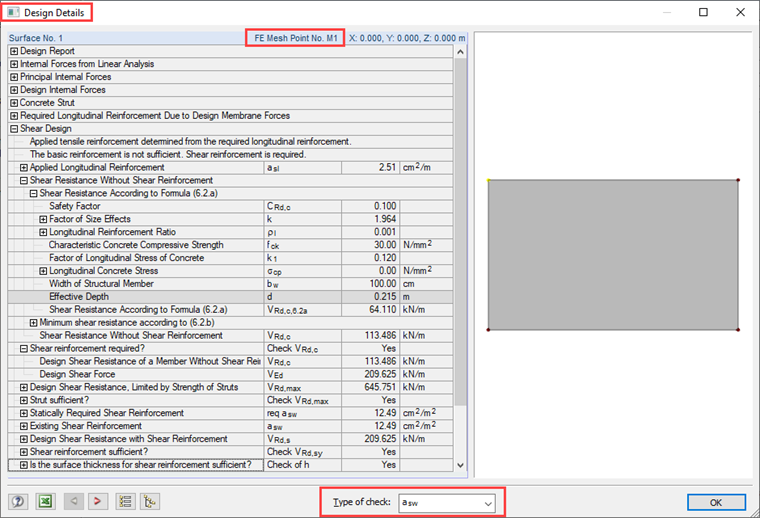

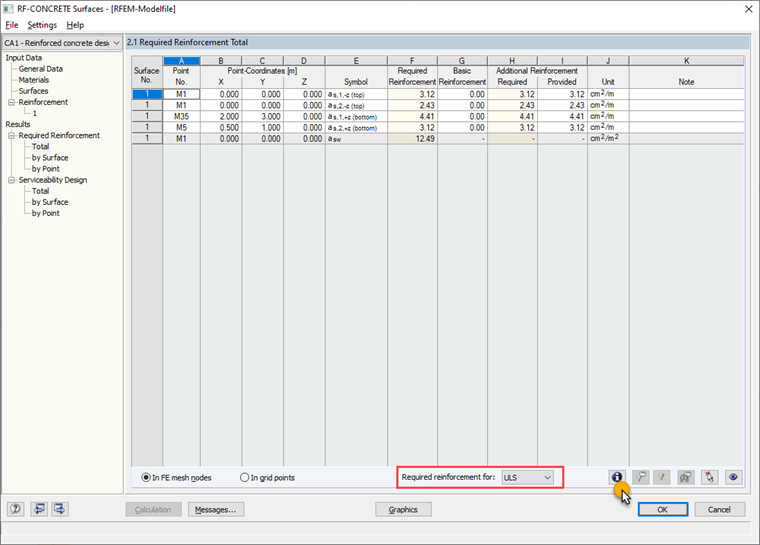

Les valeurs intermédiaires du calcul (par exemple, la profondeur statique appliquée d pour la vérification de l'effort tranchant) ne sont disponibles que pour le nœud EF ou le point de grille sélectionné lorsque vous ouvrez la boîte de dialogue «Détails de calcul». Mais pas pour tous les nœuds de maillage EF des surfaces calculées.

Ces valeurs intermédiaires ne peuvent donc pas être utilisées pour un affichage graphique sur le modèle, mais uniquement dans les tableaux des détails de calcul.

Mots-clés

Détail du calcul Valeur intermédiaire Résultat Détail
