En RFEM, quiero aplicar una carga sobre un anillo que se visualiza como una barra con el generador de carga. Sin embargo, no se tiene en cuenta la barra curva. ¿Por qué?

Respuesta

La función [Generar cargas → Desde cargas superficiales por plano...] requiere que se cree el plano definido a partir de una línea continua. Si se crea una barra curva a partir de arcos, el plano como un polígono no puede encontrar el contorno exterior del arco, porque es sólo una aproximación. En resumen, no se puede aplicar cargas sobre las barras curvas por medio del generador de cargas en RFEM.

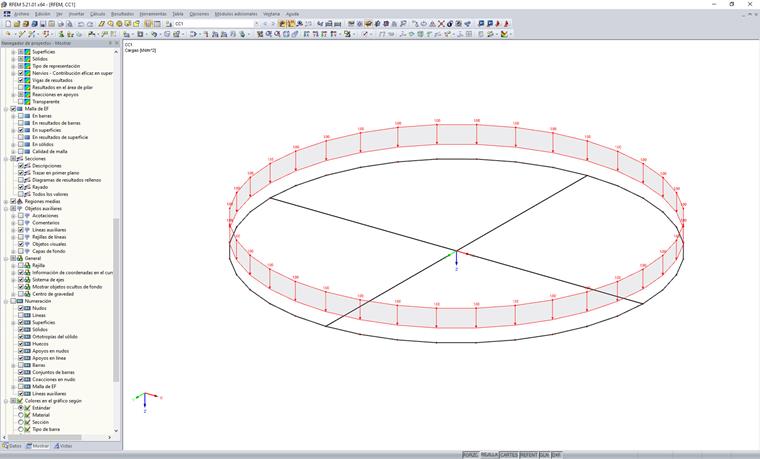

En este caso, se recomienda mostrar la barra curva por medio de varios segmentos rectos. Por lo tanto, la línea continua se puede ejecutar limpiamente. Para crear los nudos de esquina de la cadena de polígonos de forma más rápida, es recomendable prepararlos, por ejemplo, en Excel, dependiendo del número de segmentos de barra. La numeración de los nudos es importante. El procedimiento se describe en el video.
