Question

Dans RFEM, je souhaite appliquer une charge à un anneau (affiché sous forme de barre) à l'aide du générateur de charges. Cependant, la barre courbe n'est pas considérée. Pourquoi ?


Réponse:
La fonction [Générer les charges → Des charges de surface sur barres par le plan ...] suppose que le plan défini a été créé à partir d'une chaîne polygonale. Si une barre courbe est créée à partir d'arcs, le plan en tant que polygone ne peut pas trouver les contours externe des arcs car il ne s'agit que d'une approximation. Les barres courbes ne peuvent pas être chargées à l'aide du générateur de charge dans RFEM.

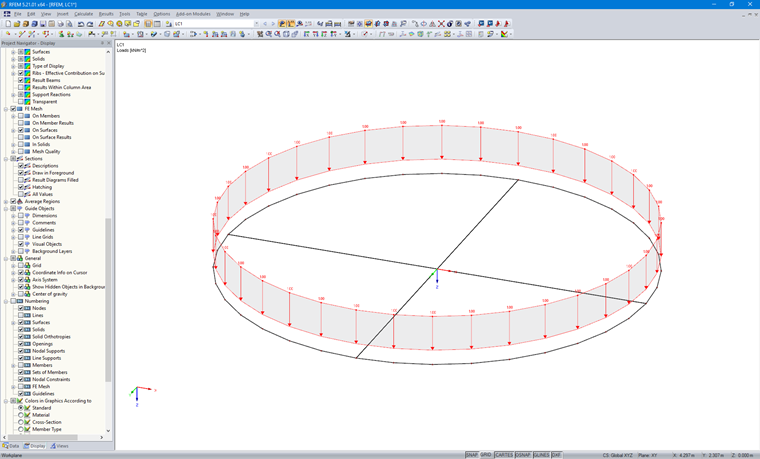

Dans ce cas, il est recommandé d'afficher la barre courbe à l'aide de plusieurs segments de barre droits. Ainsi, la chaîne polygonale est exploitable. Pour créer plus rapidement les nœuds d'angle de la ligne polygonale, il est recommandé de les préparer (dans Excel, par exemple) selon le nombre de segments de barre. La numérotation des nœuds est donc importante. Cette procédure est décrite dans la vidéo ci-contre.
