V programu RFEM bych chtěl zatížit mezikruží, které je vyobrazeno jako prut, pomocí generátoru zatížení. Zakřivený prut však není zohledněn. Čím to je?

Odpověď

Funkce [Generovat zatížení → Z plošného zatížení na pruty pomocí roviny...] předpokládá, aby definovaná rovina byla vytvořena pomocí polygonu. Pokud je zakřivený prut vytvořený z oblouků, nemůže rovina jako polygon nalézt vnější obrys oblouku, protože jde pouze o aproximaci. Krátce řečeno, zakřivené pruty nemohou být v programu RFEM zatíženy pomocí generátoru zatížení.

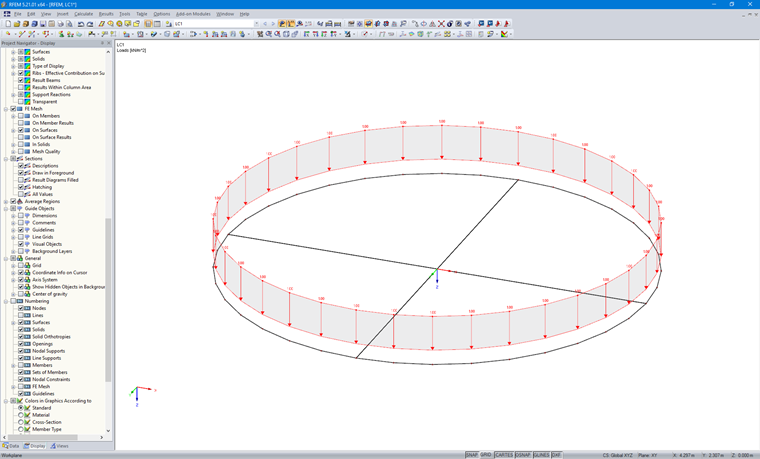

V tomto případě doporučujeme zakřivený prut vytvořit pomocí několika přímých prutových segmentů. Tak lze polygon vytvořit čistě. Pokud chceme rychleji vytvořit rohové uzly polygonu, doporučujeme v závislosti na počtu prutových segmentů tyto rohové uzly připravit například v programu Excel. Přitom je důležité číslování uzlů. Postup je popsán ve videu.

Klíčová slova

Zakřivený prut Oblouk Generátor zatížení
