W programie RFEM chciałbym zastosować obciążenie na pierścieniu kołowym zamodelowanym jako pręt z generatorem obciążeń. Zakrzywiony pręt nie jest jednak uwzględniany. Dlaczego?

Odpowiedź

Funkcja [Generować obciążenia → Z obciążenia powierzchniowego na prętach za pomocą płaszczyzny ...] wymaga wygenerowania zdefiniowanej płaszczyzny z linii ciągłej. Jeżeli pręt zakrzywiony jest generowany przez łuki, płaszczyzna jako wielokąt nie może znaleźć konturu łuku, ponieważ jest to jedynie przybliżenie. Mówiąc krótko, pręty zakrzywione nie mogą być obciążane za pomocą generatora obciążeń w programie RFEM.

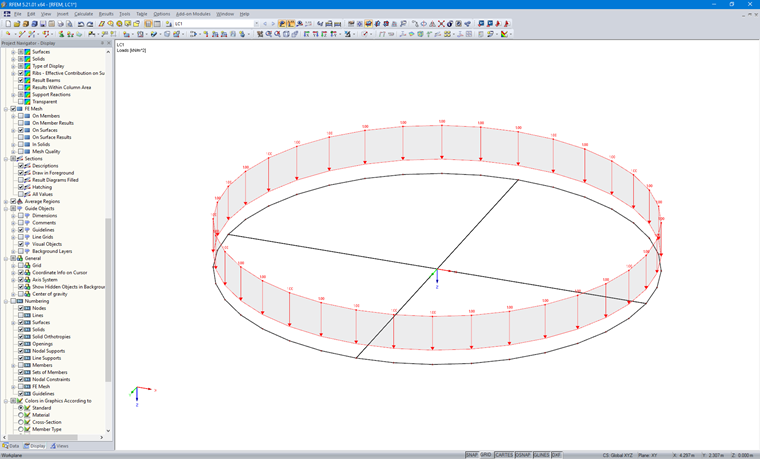

W takim przypadku zaleca się utworzenie pręta zakrzywionego przy użyciu kilku prostych segmentów pręta. Dzięki temu można płynnie pracować na linii ciągłej. Aby szybko utworzyć węzły narożne łańcucha wielokątów, zaleca się ich przygotowanie na przykład w programie Excel w zależności od liczby segmentów pręta. W tym przypadku ważna jest numeracja węzłów. Procedura jest pokazana na wideo.

Słowa kluczowe

Zakrzywiony pręt Łuk Generator obciążeń
