Pregunta

En el modelo, hay dos esfuerzos internos determinantes, V_z y M_y. En la selección del informe, he activado esos dos esfuerzos internos con la opción "Valores extremos". ¿Por qué se muestran las filas de resultados duplicadas en el informe en "Barras - Esfuerzos internos"?

Respuesta:

En este caso, la razón para las cuatro líneas de resultados (ver figura ), es que se emite un mínimo y un máximo incluyendo los esfuerzos internos restantes asociados para cada esfuerzos interno seleccionado.

Preguntas frecuentes (FAQ)

[ES] FAQ 004253 | En el modelo, hay dos esfuerzos internos determinantes, Vz y My. En el ...

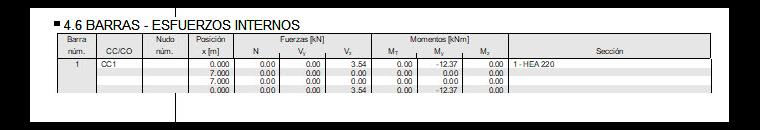

Informe: Barras - Esfuerzos internos

Primera fila: Máximo numérico de V_z (3,54 kN) con los esfuerzos internos correspondientes

Segunda fila: Mínimo numérico de V_z (0 kN) con los esfuerzos internos correspondientes

Tercera fila: Máximo numérico de M_y (0 kNm) con los esfuerzos internos correspondientes

Cuarta fila: Mínimo numérico de M_y (-12,37 kNm) con los esfuerzos internos correspondientes
