Pytanie

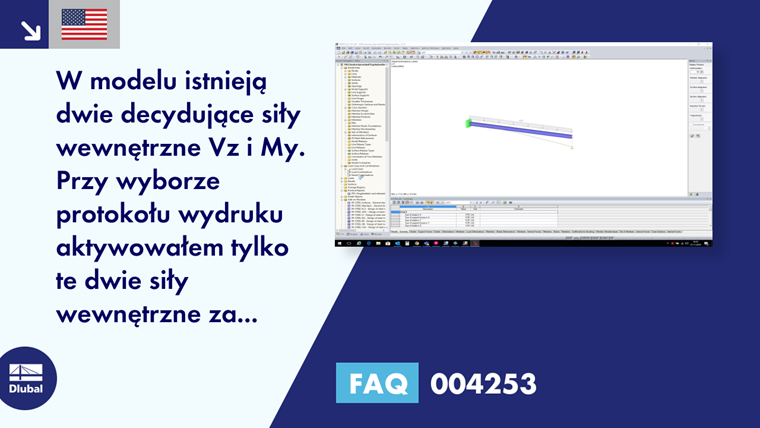

W modelu istnieją dwie decydujące siły wewnętrzne V_z i M_y. Przy wyborze protokołu wydruku aktywowałem tylko te dwie siły wewnętrzne za pomocą opcji "Wartości ekstremalne". Dlaczego wiersze wyników w pozycji „Pręty - siły wewnętrzne” w protokole wydruku są wyświetlane dwukrotnie?

Odpowiedź:

W tym przypadku powodem wyświetlenia czterech wierszy wyników (patrz rysunek 01) jest to, że dla każdej wybranej siły wewnętrznej wyświetlane są wyniki minimalne i maksymalne wraz z pozostałymi siłami wewnętrznymi dla każdej wybranej siły wewnętrznej.

FAQ

[EN] FAQ 004253 | W modelu dominują dwie siły wewnętrzne, Vz i My. W ...

Protokół wydruku: Pręty – siły wewnętrzne

Pierwsza linia: Numeryczne maksimum V_z (3,54 kN) wraz z odpowiednimi siłami wewnętrznymi

Druga linia: Minimum numeryczne V_z (0 kN) wraz z odpowiednimi siłami wewnętrznymi

Trzecia linia: Numeryczne maksimum M_y (0 kNm) wraz z odpowiednimi siłami wewnętrznymi

Czwarta linia: Minimum numeryczne M_y (-12,37 kNm) wraz z odpowiednimi siłami wewnętrznymi
