Domande frequenti (FAQ)

Torna alle FAQ

831x

004253

2019-12-03

Domanda

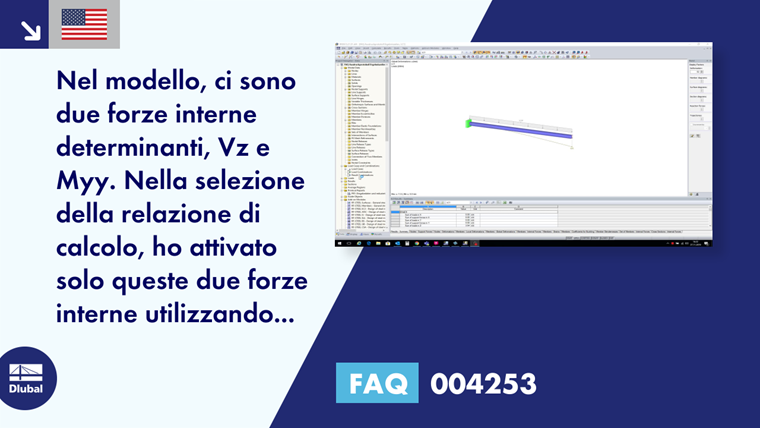

Nel modello, ci sono due forze interne determinanti, V_z e My_y. Nella selezione della relazione di calcolo, ho attivato solo queste due forze interne utilizzando l'opzione "Valori estremi". Perché le righe dei risultati in "Aste - Forze interne" sono visualizzate due volte nella relazione di calcolo?

Risposta:

In questo caso, il motivo di quattro linee di risultati (vedere l'immagine 01) è che ci sono i risultati visualizzati per il minimo e il massimo comprese le forze interne rimanenti associate per ogni forza interna selezionata.

FAQ

[IT] FAQ 004253 | Nel modello, ci sono due forze interne determinanti, Vz e My. Nel ...

Relazione di calcolo: Aste - Forze interne

Prima riga: Massimo numerico di V_z (3,54 kN) con le forze interne corrispondenti

Seconda riga: Minimo numerico di V_z (0 kN) con le forze interne corrispondenti

Terza riga: Massimo numerico di M_y (0 kNm) con le forze interne corrispondenti

Quarta riga: Minimo numerico di M_y (-12,37 kNm) con le forze interne corrispondenti
