Respuesta:
Tanto en RFEM 5 como en el módulo adicional RF-STEEL Surfaces, es posible mostrar o calcular las tensiones por medio de las siguientes opciones de suavizado:
- Constante sobre los elementos
- Discontinuo
- Continua dentro de las superficies
- Continua total
- Continua por grupos

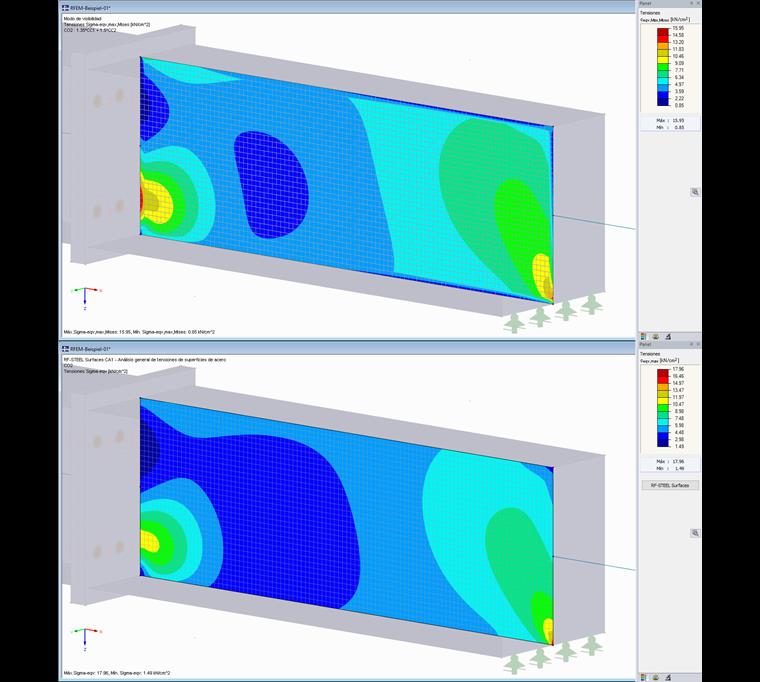

Para comparar los resultados correctamente, se debe seleccionar el mismo tipo de visualización y tipo de cálculo en RFEM 5 y RF-STEEL Surfaces.

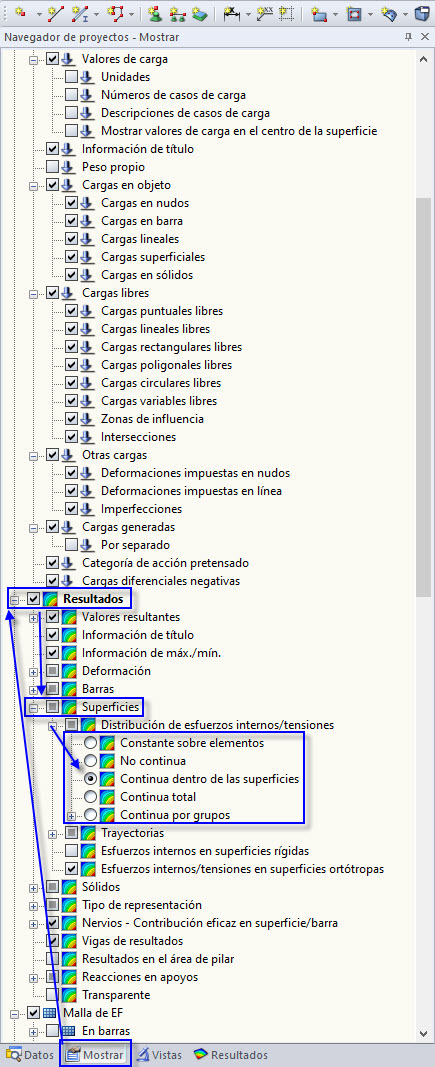

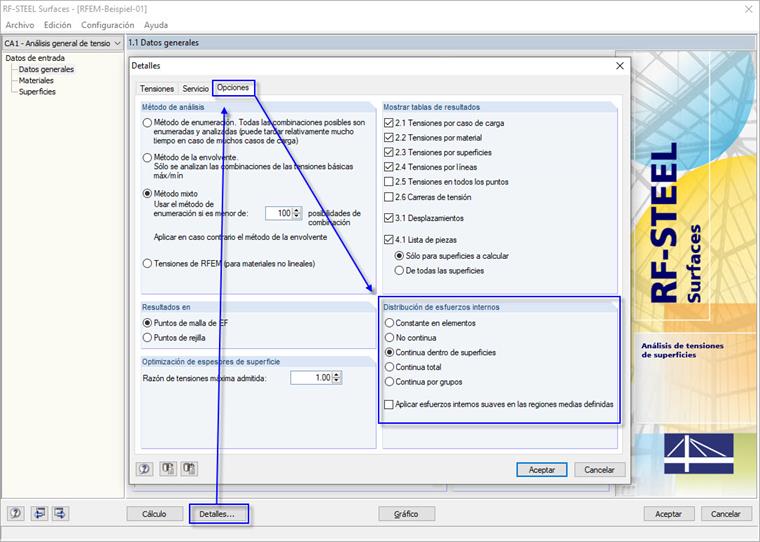

En RFEM 5, es posible hacer esto en el Navegador de proyectos Mostrar → Resultados → Superficies → Distribución de esfuerzos internos/tensiones (figura 02). En el módulo adicional RF-STEEL Surfaces, esto se puede mostrar o cambiar en Detalles → pestaña "Opciones" (figura 03).
