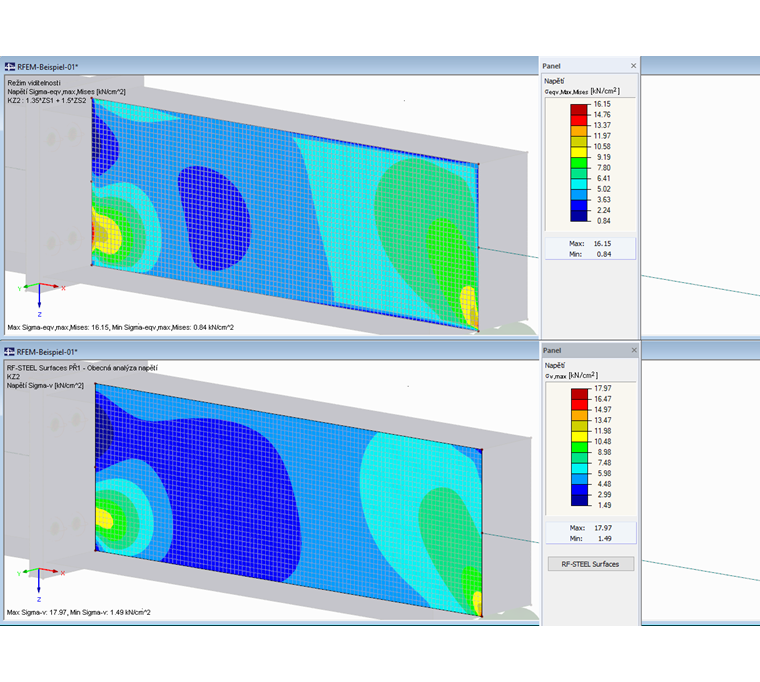

Proč se liší srovnávací napětí v programu RFEM a přídavném modulu RF-STEEL, ačkoliv se uvažuje stejná KZ?

Odpověď

V programu RFEM i v přídavném modulu lze napětí zobrazit resp. spočítat pomocí následujících možností vyhlazení:

  • Konstantní v prvcích
  • Nespojitě
  • Spojitě po ploše
  • Spojitě celkem
  • Kontinuálně po skupinách resp. spojitě po skupinách

Pro porovnání výsledků je třeba vybrat stejný typ zobrazení a typ výpočtu v programu RFEM a v přídavném modulu RF-STEEL Surfaces.

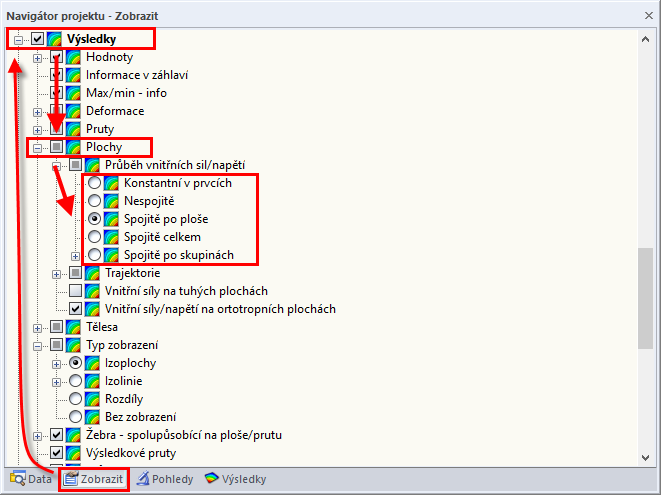

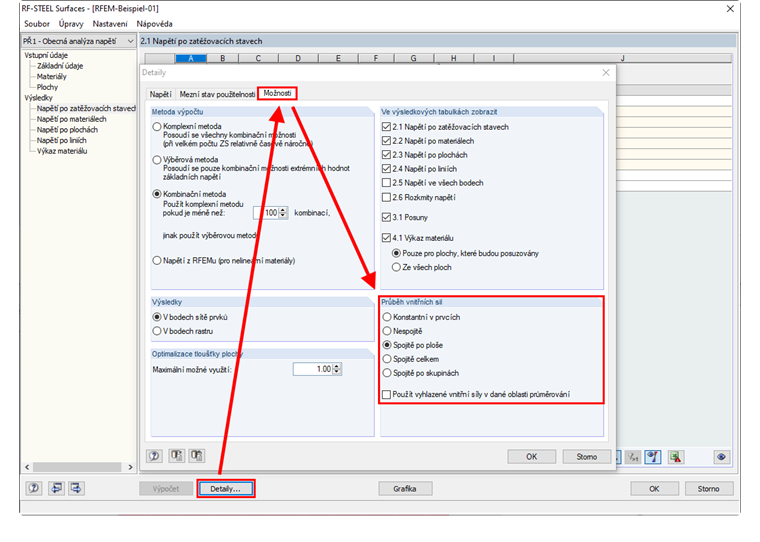

V programu RFEM to je možné provést v navigátoru projektu Zobrazit → Výsledky → Plochy → Průběh vnitřních sil/napětí (Obrázek 02). V přídavném modulu RF-STEEL Surfaces je toto možné zobrazit nebo změnit v dialogu Detaily → záložka "Možnosti" (Obrázek 03).

Klíčová slova

Napětí Srovnávací napětí Rozdíly ve výsledcích Typ vyhlazení Průběh vnitřních sil Konstantní v prvcích Nespojitě Spojitě po ploše Spojitě celkem Kontinuálně po skupinách Spojitě po skupinách
