Risposta:
È possibile visualizzare o calcolare le tensioni in RFEM e nel modulo aggiuntivo RF‑STEEL Surfaces utilizzando le seguenti opzioni di smussamento:
- Costante sugli elementi
- Discontinuo
- Continua nelle superfici
- Continua totale
- Kontinuierlich gruppenweise bzw. Durchlaufend gruppenweise

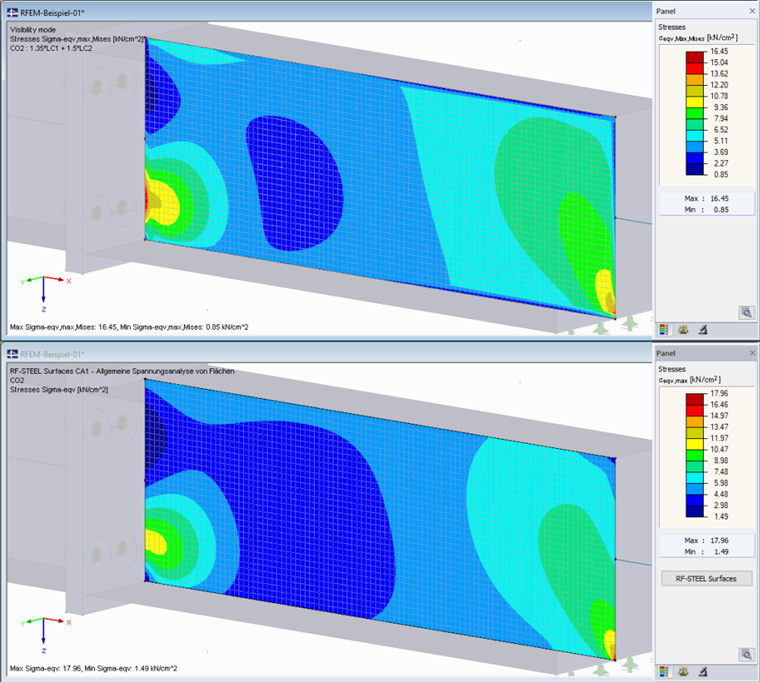

Damit die Ergebnisse richtig verglichen werden können, muss in RFEM 5 und in RF-STAHL Flächen dieselbe Darstellungsart und Berechnungsart gewählt werden.

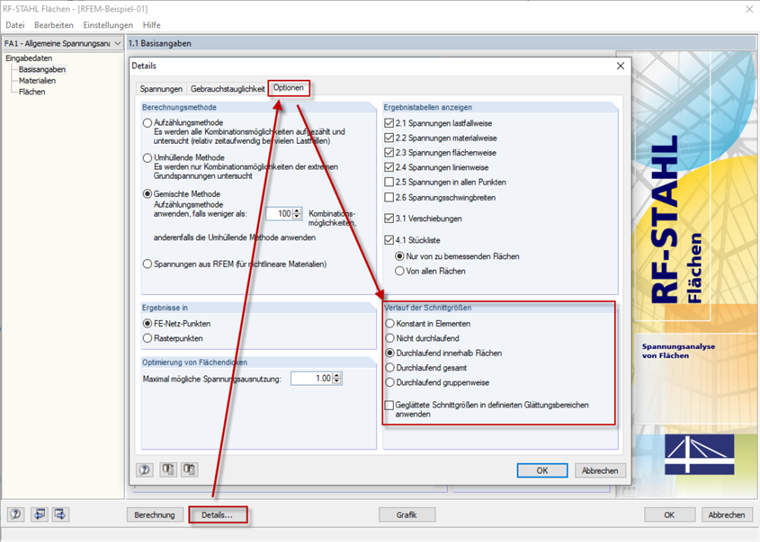

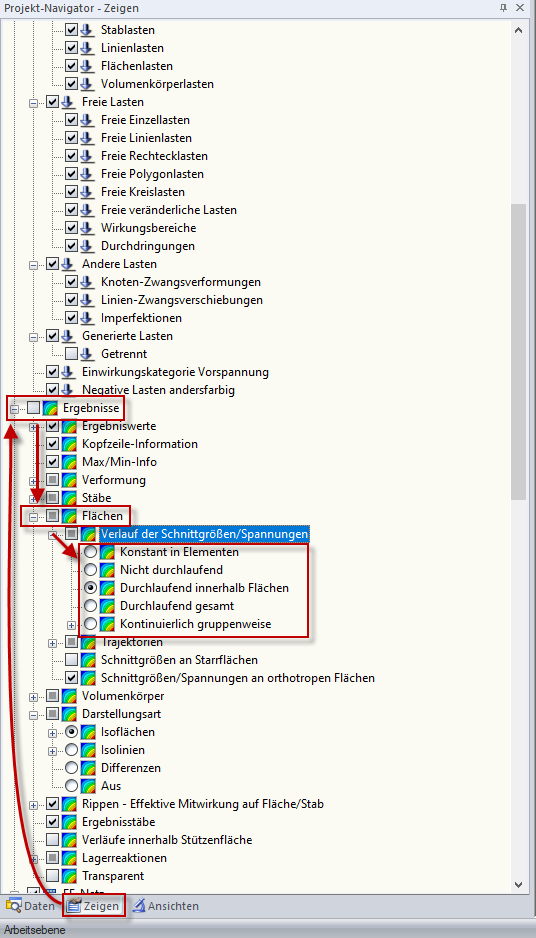

In RFEM 5 ist dies im Projekt-Navigator Zeigen → Ergebnisse → Flächen → Verlauf der Schnittgrößen/Spannungen wählbar (Bild 02). Im Modul RF-STAHL Flächen kann dies im Dialog Details → Register "Optionen" eingesehen oder geändert werden (Bild 03).
