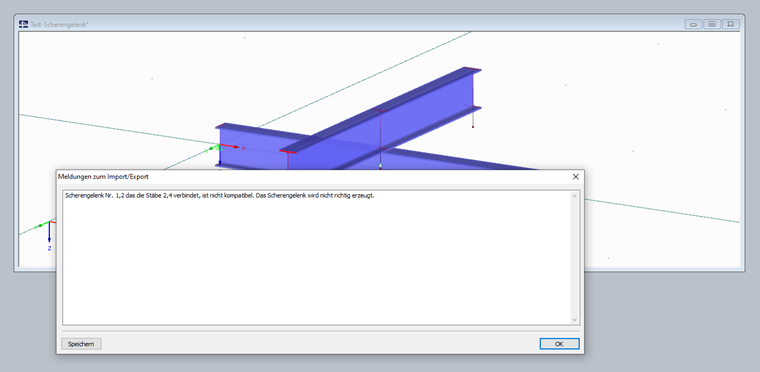

Al abrir un archivo de RSTAB 8 que incluye articulaciones de tijera en RFEM 5, aparece un mensaje de error que dice que las articulaciones de tijera no se pueden importar correctamente. ¿Cuál es el problema?

Q: Al abrir un archivo de RSTAB 8 que incluye articulaciones de tijera en RFEM 5, aparece un mensaje de error que dice que las articulaciones de tijera no se pueden importar correctamente. ¿Cuál es el problema?

Compruebe la definición de las articulaciones de tijera en el archivo de RSTAB 8.Damit die Funktion des Scherengelenks ordnungsgemäß berücksichtigt werden kann, muss an den Stabenden der beiden Stäbe, die sich an einem Knoten "berühren", das Scherengelenk desselben Typs angegeben sein. Ist dies nicht der Fall, erhalten Sie die beschriebene Fehlermeldung. Die beschriebene Fehlermeldung soll verhindern, dass Probleme bei der Berechnung entstehen: Die Struktur könnte aufgrund der fehlerhaften Gelenkdefinition (bereits in RSTAB 8) instabil werden.Das Problem sollte also entweder bereits in der RSTAB 8-Datei oder dann im RFEM-Modell nach dem Import behoben werden.

Question

Al abrir un archivo de RSTAB 8 que incluye articulaciones de tijera en RFEM 5, aparece un mensaje de error que dice que las articulaciones de tijera no se pueden importar correctamente. &#191;Cu&#225;l es el problema?

Accepted Answer

Compruebe la definici&#243;n de las articulaciones de tijera en el archivo de RSTAB 8.Damit die Funktion des Scherengelenks ordnungsgem&#228;&#223; ber&#252;cksichtigt werden kann, muss an den Stabenden der beiden St&#228;be, die sich an einem Knoten "ber&#252;hren", das Scherengelenk desselben Typs angegeben sein. Ist dies nicht der Fall, erhalten Sie die beschriebene Fehlermeldung.                  Die beschriebene Fehlermeldung soll verhindern, dass Probleme bei der Berechnung entstehen: Die Struktur k&#246;nnte aufgrund der fehlerhaften Gelenkdefinition (bereits in RSTAB 8) instabil werden.Das Problem sollte also entweder bereits in der RSTAB 8-Datei oder dann im RFEM-Modell nach dem Import behoben werden.

articulación de tijera
