Lors de l’ouverture d’un fichier RSTAB 8 avec des articulations ciseaux dans RFEM 5, un message d’erreur indique que les articulations ciseaux n’ont pas pu être importées correctement. Pourquoi ?

Q: Lors de l’ouverture d’un fichier RSTAB 8 avec des articulations ciseaux dans RFEM 5, un message d’erreur indique que les articulations ciseaux n’ont pas pu être importées correctement. Pourquoi ?

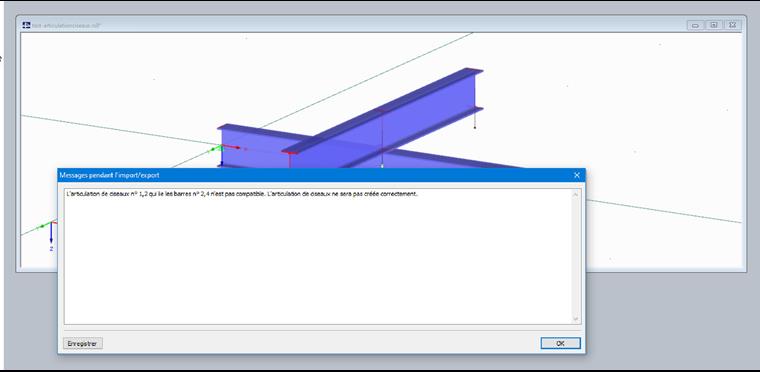

Veuillez vérifier la définition des articulations de cisaillement dans le fichier RSTAB 8.Pour que la fonction de l’articulation de cisaillement soit prise en compte correctement, il faut que les articulations de cisaillement du même type soient spécifiées aux extrémités des deux barres qui se « touchent » en un nœud. Dans le cas contraire, vous recevrez le message d’erreur décrit. Ce message d’erreur vise à éviter les problèmes de calcul : la structure pourrait devenir instable en raison de la définition incorrecte de l’articulation (déjà dans RSTAB 8).Le problème doit donc être résolu soit déjà dans le fichier RSTAB 8, soit dans le modèle RFEM après importation.

Question

Lors de l’ouverture d’un fichier RSTAB 8 avec des articulations ciseaux dans RFEM 5, un message d’erreur indique que les articulations ciseaux n’ont pas pu &#234;tre import&#233;es correctement. Pourquoi ?

Accepted Answer

Veuillez v&#233;rifier la d&#233;finition des articulations de cisaillement dans le fichier RSTAB 8.Pour que la fonction de l’articulation de cisaillement soit prise en compte correctement, il faut que les articulations de cisaillement du m&#234;me type soient sp&#233;cifi&#233;es aux extr&#233;mit&#233;s des deux barres qui se &#171;&nbsp;touchent&nbsp;&#187; en un nœud. Dans le cas contraire, vous recevrez le message d’erreur d&#233;crit.   Ce message d’erreur vise &#224; &#233;viter les probl&#232;mes de calcul : la structure pourrait devenir instable en raison de la d&#233;finition incorrecte de l’articulation (d&#233;j&#224; dans RSTAB 8).Le probl&#232;me doit donc &#234;tre r&#233;solu soit d&#233;j&#224; dans le fichier RSTAB 8, soit dans le mod&#232;le RFEM apr&#232;s importation.

Corriger l’erreur d’articulation ciseaux lors de l’importation dans RFEM 5 à partir de RSTAB 8

Lors de l’ouverture d’un fichier RSTAB 8 avec des articulations ciseaux dans RFEM 5, un message d’erreur indique que les articulations ciseaux n’ont pas pu être importées correctement. Pourquoi ?
