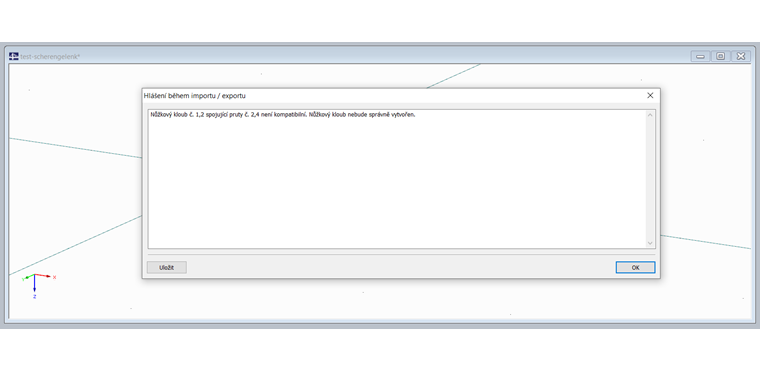

Při otevírání souboru RSTAB 8 včetně nůžkových kloubů v RFEM 5 se mi zobrazí chybová zpráva, že nůžkové klouby nebyly správně importovány. Čím je to způsobeno?

Q: Při otevírání souboru RSTAB 8 včetně nůžkových kloubů v RFEM 5 se mi zobrazí chybová zpráva, že nůžkové klouby nebyly správně importovány. Čím je to způsobeno?

Zkontrolujte definici smykového kloubu v souboru RSTAB 8.Aby byla správně uvažována funkce smykového kloubu, musí být na koncích dvou prutů, které se vzájemně dotýkají v uzlu, zadán smykový kloub téhož typu. Pokud tomu tak není, obdržíte popsanou chybovou zprávu. Tato chybová zpráva má zabránit problémům při výpočtu: Konstrukce by se mohla kvůli nesprávné definici kloubu (již v RSTAB 8) stát nestabilní.Problém by tedy měl být vyřešen buď již v souboru RSTAB 8, nebo následně v modelu RFEM po importu.

Question

Při otev&#237;r&#225;n&#237; souboru RSTAB 8 včetně nůžkov&#253;ch kloubů v RFEM 5 se mi zobraz&#237; chybov&#225; zpr&#225;va, že nůžkov&#233; klouby nebyly spr&#225;vně importov&#225;ny. Č&#237;m je to způsobeno?

Accepted Answer

Zkontrolujte definici smykov&#233;ho kloubu v souboru RSTAB 8.Aby byla spr&#225;vně uvažov&#225;na funkce smykov&#233;ho kloubu, mus&#237; b&#253;t na konc&#237;ch dvou prutů, kter&#233; se vz&#225;jemně dot&#253;kaj&#237; v uzlu, zad&#225;n smykov&#253; kloub t&#233;hož typu. Pokud tomu tak nen&#237;, obdrž&#237;te popsanou chybovou zpr&#225;vu.            Tato chybov&#225; zpr&#225;va m&#225; zabr&#225;nit probl&#233;mům při v&#253;počtu: Konstrukce by se mohla kvůli nespr&#225;vn&#233; definici kloubu (již v RSTAB 8) st&#225;t nestabiln&#237;.Probl&#233;m by tedy měl b&#253;t vyřešen buď již v souboru RSTAB 8, nebo n&#225;sledně v modelu RFEM po importu.

Oprava chyby nůžkového kloubu při importu do programu RFEM 5 z programu RSTAB 8

Při otevírání souboru RSTAB 8 včetně nůžkových kloubů v RFEM 5 se mi zobrazí chybová zpráva, že nůžkové klouby nebyly správně importovány. Čím je to způsobeno?
