Respuesta:

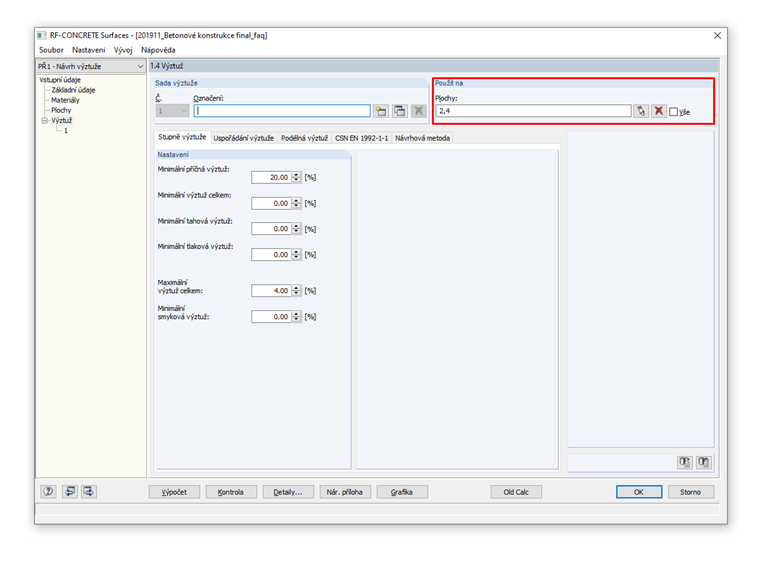

Abra la ventana 1.4 Armadura y desactive la casilla de verificación "Todas". Luego seleccione las superficies numéricamente o en gráficos usando el icono de flecha.
Pregunta
El módulo adicional RF-CONCRETE Surfaces diseña todas las superficies del modelo. ¿Cómo puedo diseñar sólo las superficies seleccionadas?
