Odpověď:

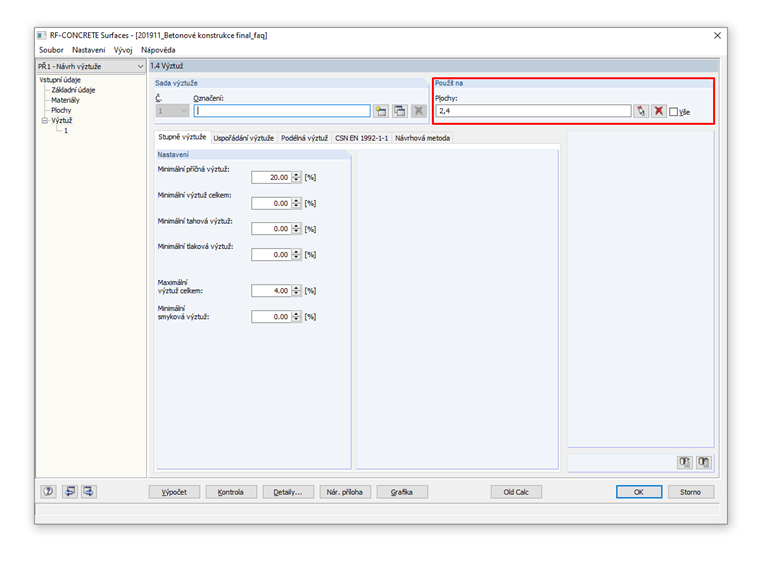

Jděte do dialogu 1.4 Výztuž a zrušte checkbox "Vše". Následně vyberte plochy číselně nebo v grafice pomocí ikony se šipkou.
Dotaz
Přídavný modul RF-CONCRETE Surfaces posuzuje všechny plochy v modelu. Jak posoudím pouze vybrané plochy?
