Odpowiedź:

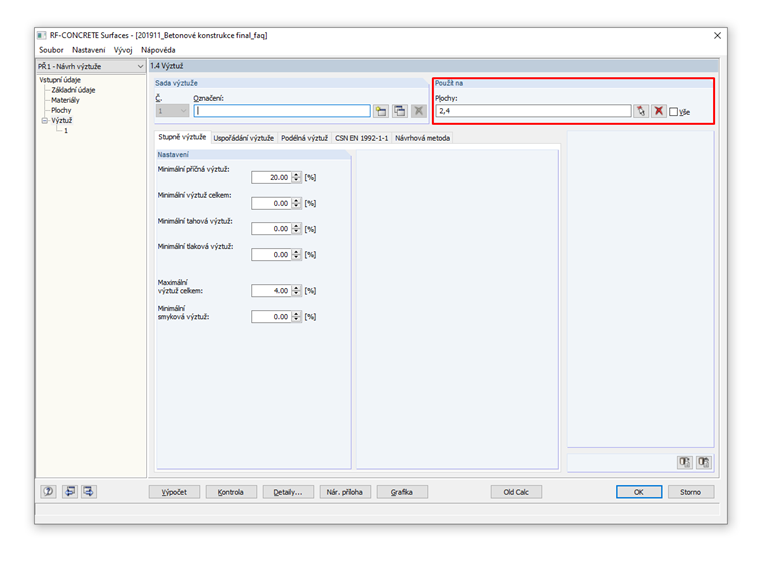

Otworzyć okno 1.4 Zbrojenie i odznaczyć pole wyboru "Wszystkie". Następnie powierzchnie należy wybrać numerycznie lub w grafice za pomocą ikony strzałki.
Pytanie
Moduł dodatkowy RF CONCRETE Surfaces służy do wymiarowania wszystkich powierzchni w modelu. Jak zaprojektować tylko wybrane powierzchnie?
