¿Cómo puedo agregar una cuadrícula a la visibilidad?

Respuesta

La configuración de visibilidad está disponible para cuadrículas de líneas como para otros objetos, como nodos, miembros y otros.

Si la visibilidad debe incluir una cuadrícula de líneas además de los objetos, seleccione los objetos relevantes y la cuadrícula de líneas. Luego, puede usar el botón "Visibilidad por objetos seleccionados" para mostrar los objetos seleccionados como una vista parcial. Como alternativa, puede crear una visibilidad definida por el usuario utilizando el botón "Crear nueva visibilidad definida por el usuario" (Figura 01). Para poder seleccionar la cuadrícula de líneas, siga la pregunta frecuente 4385 .

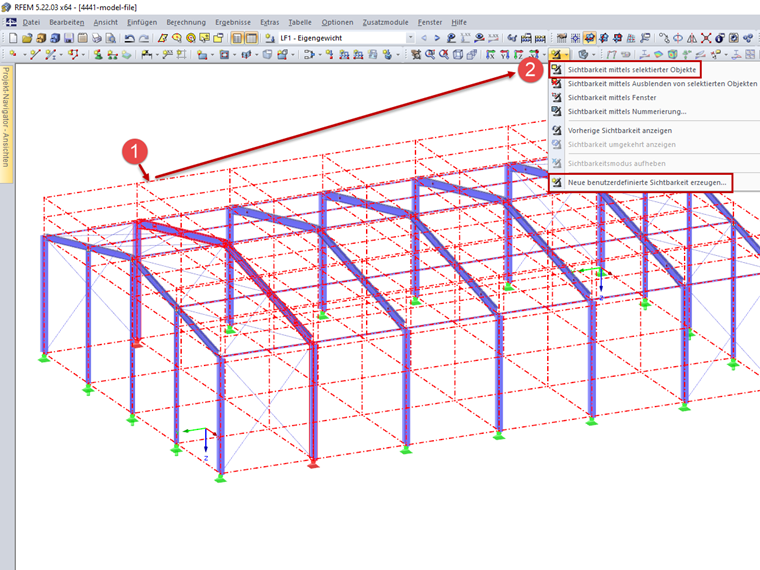

Figura 01 - Selección de objetos, incluida la cuadrícula de líneas (1) y configuración de la visibilidad (2)

Si desea visualizar la cuadrícula de líneas además de las visibilidades generadas o definidas por el usuario, es necesario crear la cuadrícula de líneas como una visibilidad definida por el usuario. La creación de una visibilidad definida por el usuario se muestra en la pregunta frecuente 4436 . Ahora, la cuadrícula de líneas se puede mostrar además de las visibilidades generadas o definidas por el usuario (Figura 02) seleccionando la casilla de verificación para la visibilidad definida por el usuario de la cuadrícula de líneas y las visibilidades generadas o definidas por el usuario correspondientes.

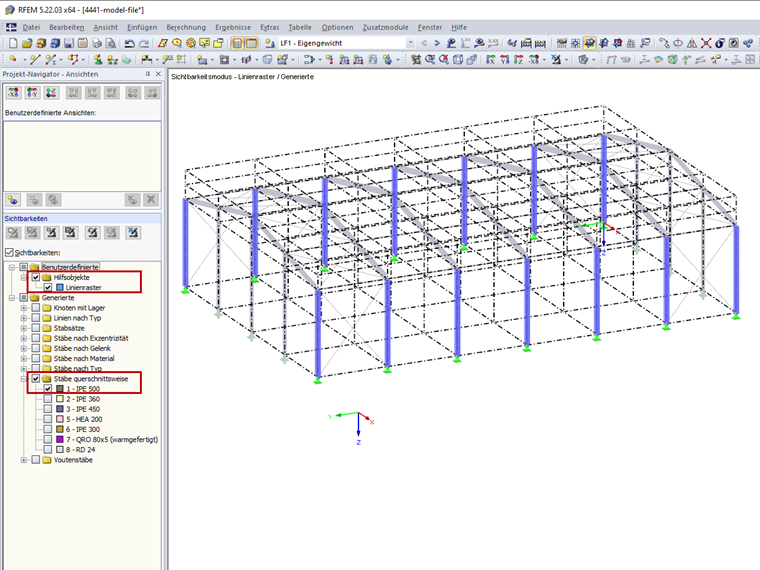

Figura 02 - Cuadrícula de línea de visibilidad con visibilidad generada
