Vytvořte a spravujte nastavení viditelnosti pro liniové rastry

Jak mohu k viditelnosti přidat liniový rastr?


Odpověď:

Pro liniové rastry, stejně jako jiné objekty, jako jsou uzly, pruty atd. jsou k dispozici nastavení pro viditelnosti.

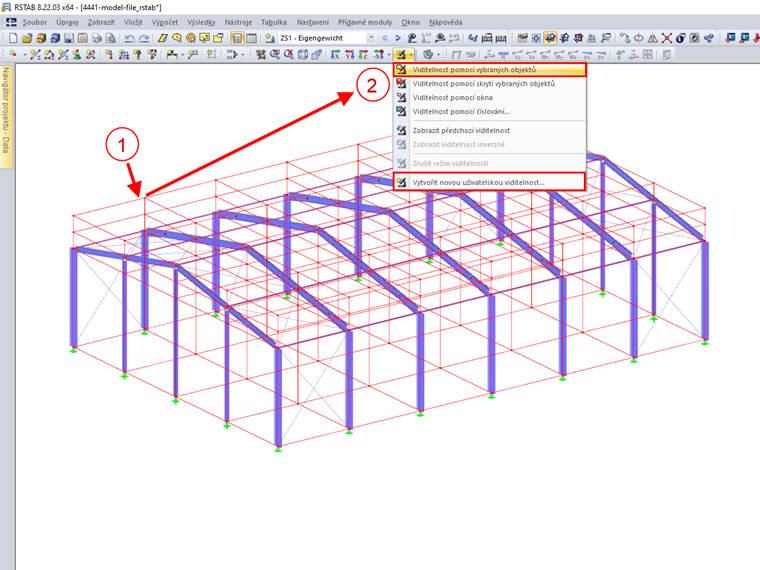

Pokud má viditelnost kromě objektů obsahovat i liniový rastr, je nutné vybrat příslušné objekty a liniový rastr. Poté je možné pomocí tlačítka "Viditelnost pomocí vybraných objektů" zobrazit vybrané objekty jako výřez. Uživatelsky definovanou viditelnost lze také vytvořit pomocí tlačítka "Vytvořit novou uživatelskou viditelnost" (Obrázek 1). Aby bylo možné vybrat liniový rastr, je nutné vzít do úvahy informace obsažené v FAQ 4385.


Pokud se má kromě vygenerovaných nebo uživatelských viditelností zobrazit i liniový rastr, je třeba liniový rastr vytvořit jako uživatelsky definovanou viditelnost. Vytvoření uživatelské viditelnosti je znázorněno v FAQ 4436.

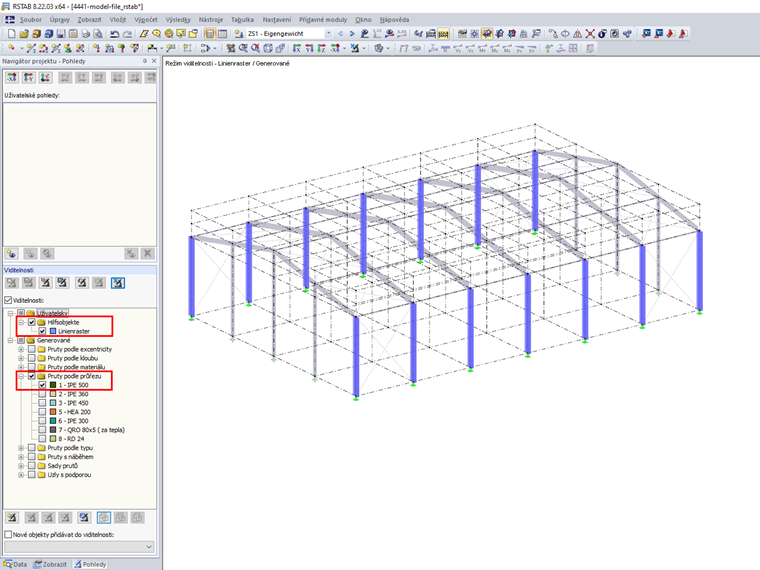

Nyní lze kromě vygenerovaných nebo uživatelsky definovaných viditelností zobrazit také liniový rastr (Obrázek 02) tak, že zaškrtneme políčko pro viditelnost liniového rastru zadaného uživatelem a příslušné vygenerované nebo uživatelem definované viditelnosti.
