Jak dodać siatkę liniową do widoczności?

Odpowiedź

Ustawienia widoczności są dostępne dla siatek liniowych oraz innych obiektów, takich jak węzły, pręty i inne.

Jeżeli oprócz obiektów widoczność ma obejmować także siatkę liniową, należy wybrać odpowiednie obiekty oraz siatkę liniową. Następnie można użyć przycisku „Widoczność według wybranych obiektów”, aby wyświetlić wybrane obiekty w widoku częściowym. Alternatywnie można utworzyć widoczność zdefiniowaną przez użytkownika za pomocą przycisku "Utworzyć nową widoczność zdefiniowaną przez użytkownika" (Rysunek 01). Aby wybrać raster liniowy, należy zapoznać się z FAQ 4385 .

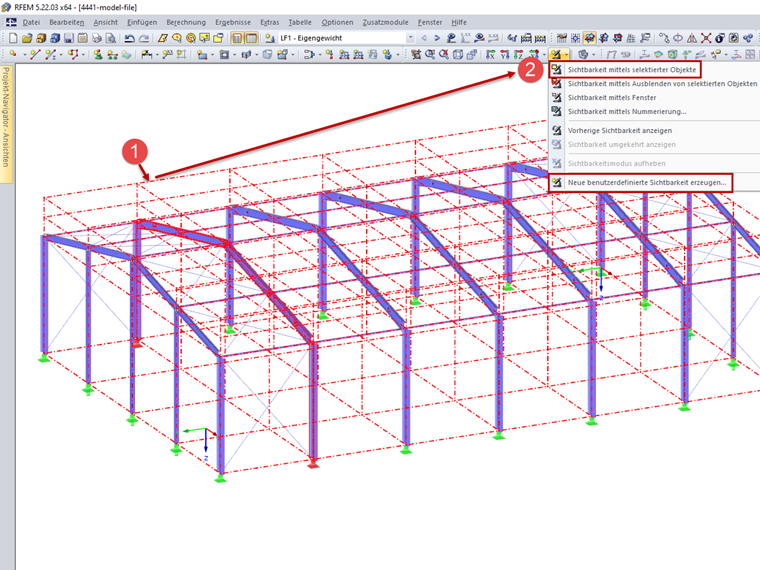

Rysunek 01 - Wybór obiektów zawierających raster liniowy (1) i Ustawianie widoczności (2)

Jeżeli oprócz siatek widoczności wygenerowanych lub zdefiniowanych przez użytkownika ma być wyświetlane raster, konieczne jest utworzenie siatki rastra jako widoczności zdefiniowanej przez użytkownika. Tworzenie widoczności zdefiniowanej przez użytkownika pokazano w FAQ 4436 . Teraz można wyświetlić siatkę liniową oprócz widoczności wygenerowanych lub zdefiniowanych przez użytkownika (Rysunek 02) poprzez zaznaczenie pola wyboru dla widoczności siatki liniowej zdefiniowanej przez użytkownika oraz odpowiednich widoczności wygenerowanych lub zdefiniowanych przez użytkownika.

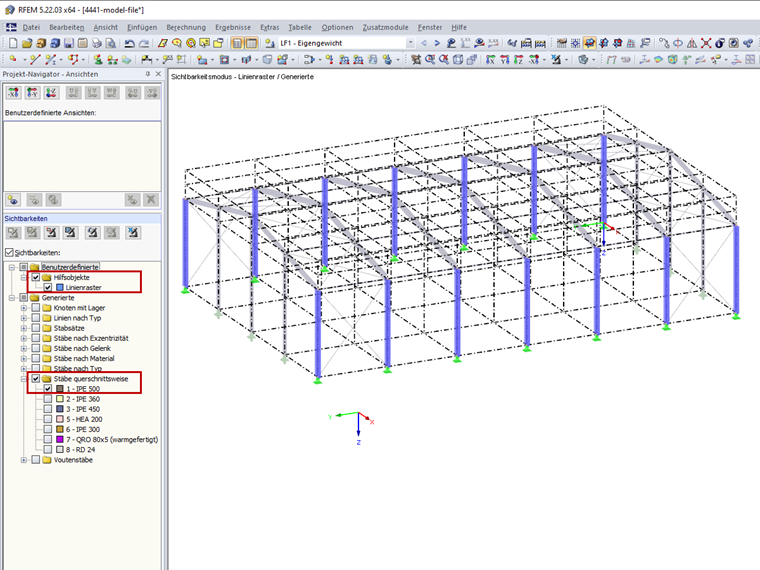

Rysunek 02 - Raster linii widoczności z wygenerowaną widocznością

Słowa kluczowe

Raster liniowy Widoczność
