¿Cómo puedo mantener bajo el número de elementos de malla en el modelo para el análisis de flujo numérico a pesar del contorno muy fino del modelo?

Respuesta

La simplificación del modelo activada permite que RWIND Simulation genere una malla de "contracción" similar a una envoltura por contracción alrededor de la geometría del modelo antes de la malla sólida finita real. El programa usa el tamaño de malla de destino de esta malla de envoltura desde el nivel de detalle asignado respectivamente del modelo. Este tamaño de malla mínimo especifica el tamaño del elemento de volumen finito en los alrededores de la malla de envoltura y, además, especifica la distribución del tamaño de malla de volumen finito entre la malla de envoltura en el modelo y las superficies de contorno del túnel de viento en cooperación con la densidad de malla definida globalmente. La malla fina en los alrededores del modelo es necesaria para una buena determinación del efecto de turbulencia y una distribución de capa límite real.

Sin embargo, dado que las presiones resultantes en la geometría del modelo se ajustan por transformación en los puntos de transición entre la malla de volumen finito y la malla de envoltura, la malla de envoltura no tiene que tener necesariamente la misma geometría de malla que la malla de volumen finito circundante. Este hecho permite una optimización de la geometría de la malla de envoltura con respecto al número de elementos con una distribución de tamaño variable para determinar la geometría correcta.

Figura 01 - Arreglo de malla

Dicha optimización de la geometría de malla "retractilado" se puede activar en RWIND Simulation utilizando la opción de optimización en las propiedades del modelo. Para controlar el número de elementos en la geometría de la malla de envoltura, puede especificar un número esperado de elementos con el valor límite mínimo y máximo en las propiedades de la opción.

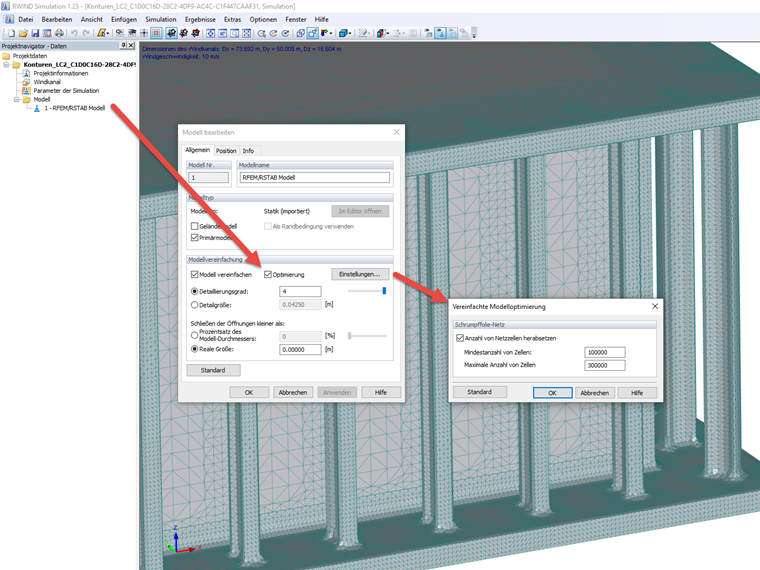

Figura 02 - Optimización de la geometría de la malla de envoltura

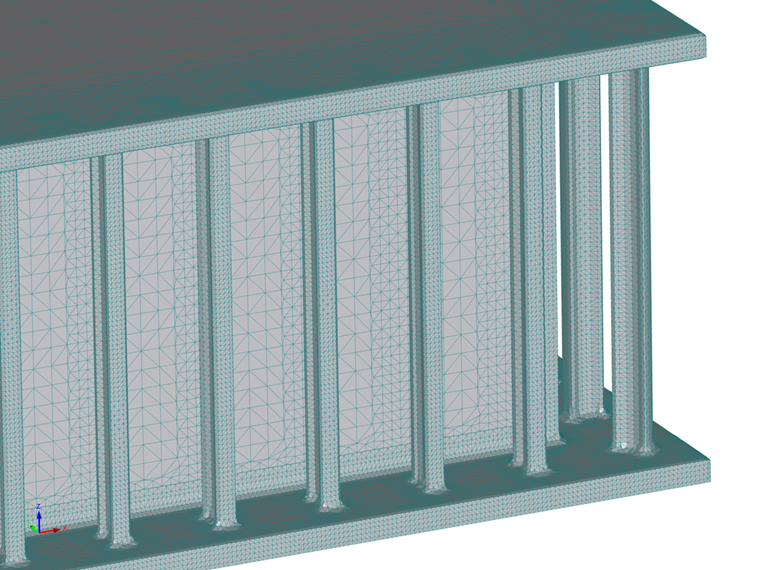

Figura 03 - Geometría de malla de volumen finito en alrededores del modelo

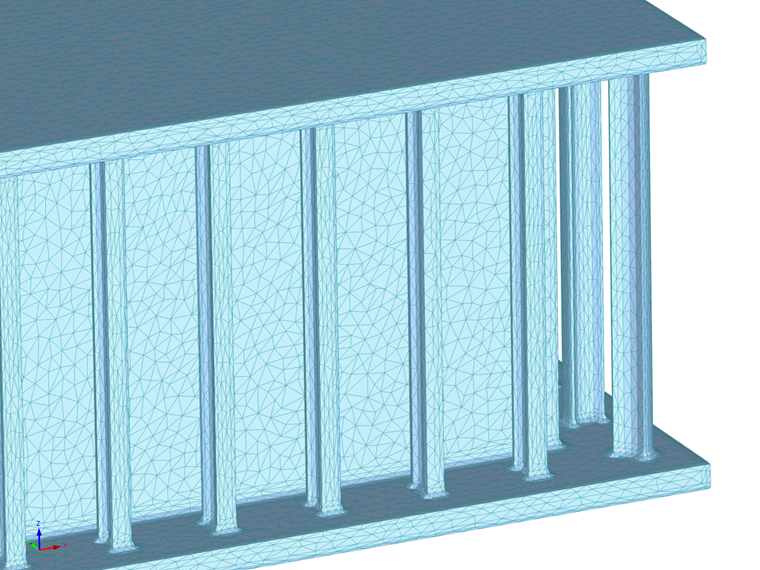

Figura 04 - Geometría de malla de envoltura optimizada con un número reducido de elementos
