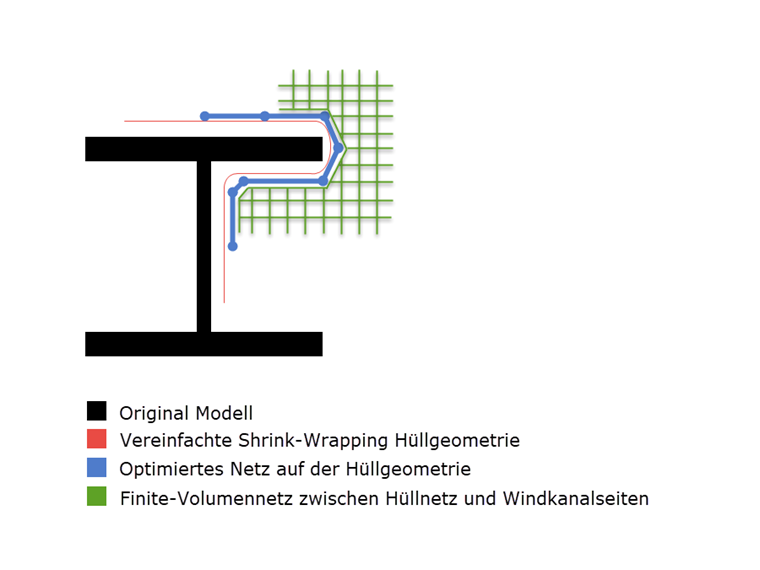

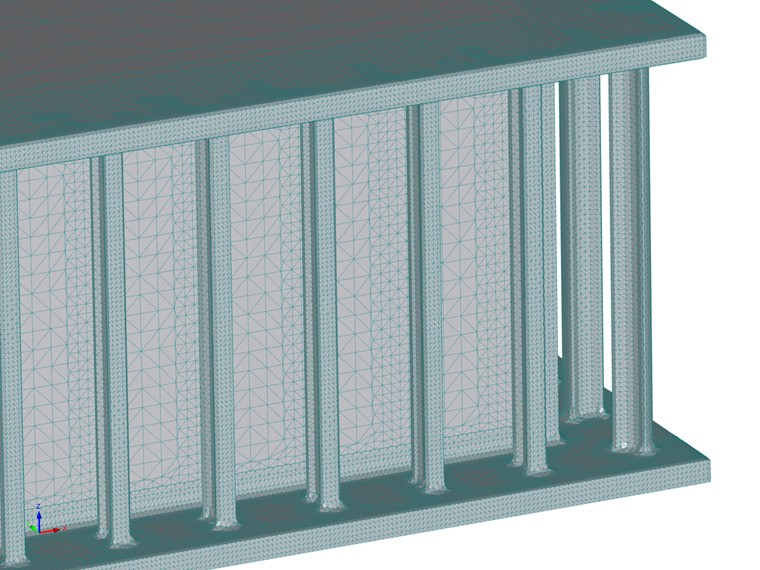

La simplification du modèle activée permet à RWIND Simulation de générer un maillage « rétractable » similaire à un film rétractable autour de la géométrie du modèle avant le maillage de solide fini. Le logiciel utilise la taille de maillage cible de ce maillage d'enveloppement à partir du niveau de détail assigné au modèle. Cette taille de maillage minimale définit la taille des éléments de volume finis dans les environs du maillage enveloppant et spécifie en outre la distribution de la taille du maillage en volume fini entre le maillage enveloppant sur le modèle et les surfaces limites de la soufflerie en coopération avec la densité de maillage définie globalement. Le maillage fin dans l'environnement du modèle est nécessaire pour une bonne détermination de l'effet de turbulence et une distribution réelle de la couche limite.

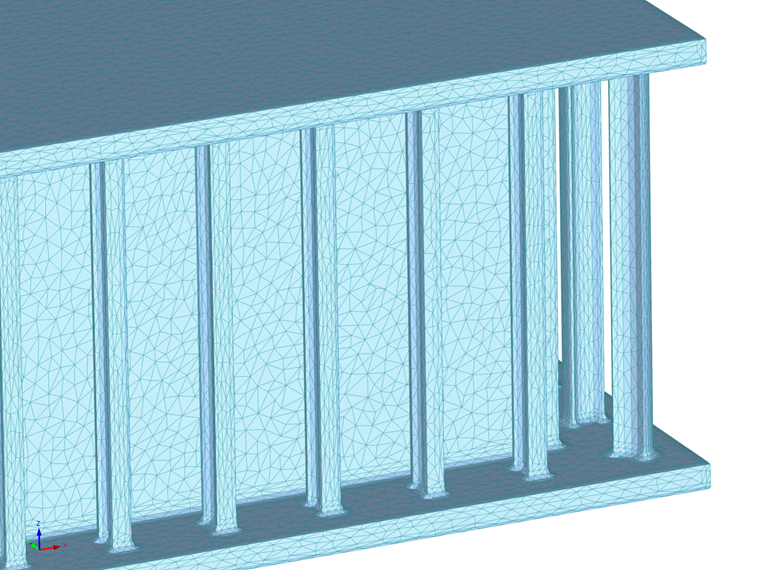

Cependant, comme les pressions résultantes sur la géométrie du modèle sont ajustées par transformation aux points de transition entre le maillage de volume fini et le maillage enveloppant, le maillage enveloppant ne doit pas nécessairement avoir la même géométrie que le maillage de volume fini englobant. Ce fait permet une optimisation de la géométrie du maillage enveloppant en ce qui concerne le nombre d'éléments avec une distribution de taille variable pour déterminer la géométrie correcte.

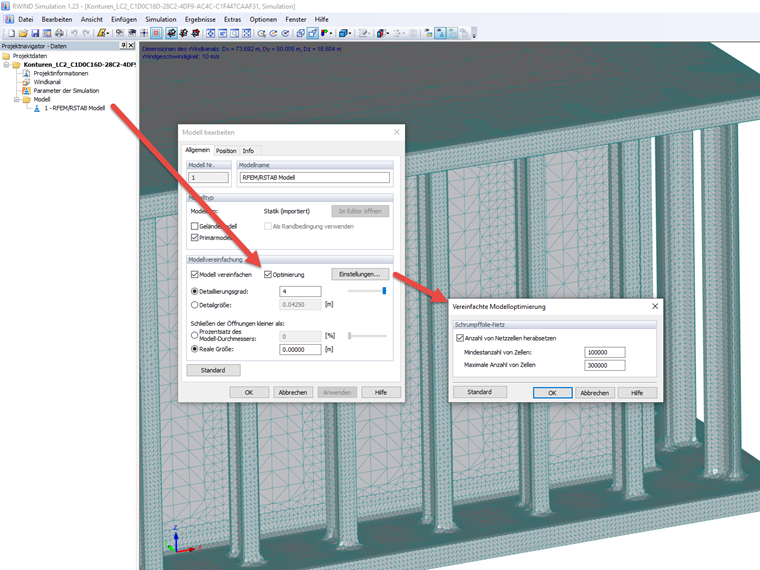

Une telle optimisation de la géométrie simplifiée du maillage d'enveloppe peut être activée dans RWIND Simulation à l'aide de l'option d'optimisation dans les propriétés du modèle. Pour contrôler le nombre d'éléments sur la géométrie du maillage de l'enveloppe, vous pouvez définir un nombre d'éléments attendu avec les valeurs limites minimale et maximale dans les propriétés de l'option.
