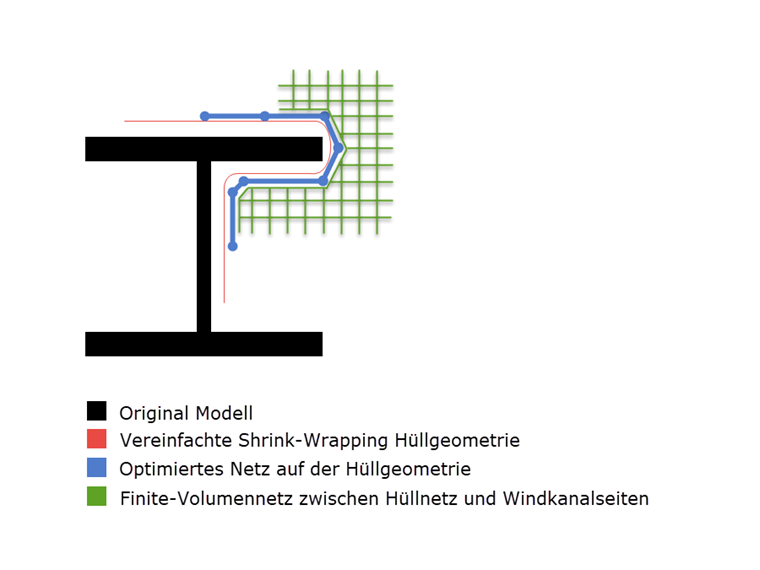

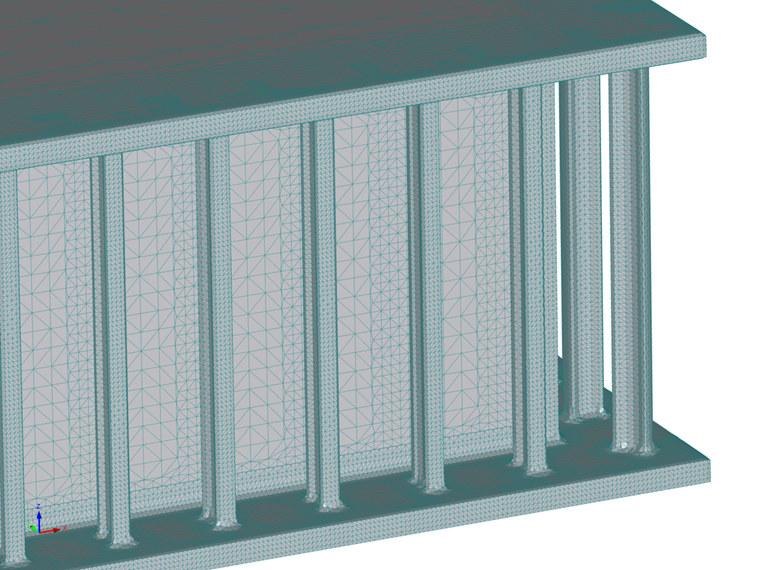

Aktywne uproszczenie modelu pozwala RWIND Simulation generować siatkę „z kurczeniem”, podobnie do obkurczania geometrii modelu przed właściwym tworzeniem siatki skończonej. Program wykorzystuje docelowy rozmiar siatki tej siatki definiującej na podstawie odpowiednio przypisanego poziomu szczegółowości modelu. Ten minimalny rozmiar oczka siatki określa rozmiar elementu objętościowego skończonego w otoczeniu siatki zwijającej, a dodatkowo określa rozkład rozmiarów oczek o skończonej objętości między siatką zwijającą na modelu a powierzchniami granicznymi tunelu aerodynamicznego, we współpracy z globalnie zdefiniowaną gęstością oczek. Drobne tworzenie siatki w otoczeniu modelu jest niezbędne do dobrego określenia efektu turbulencji i rzeczywistego rozkładu warstw przyściennych.

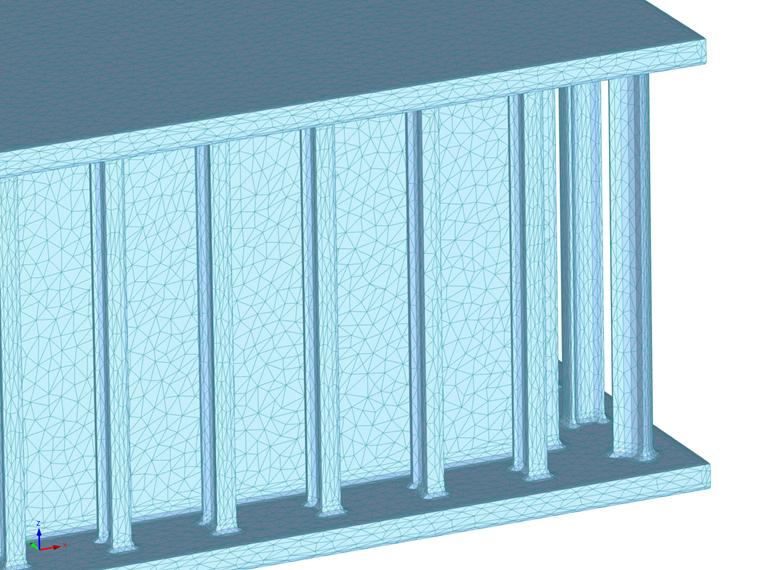

Ponieważ jednak ciśnienia wynikowe na geometrii modelu są dostosowywane przez przekształcenie w punktach przejścia między siatką o skończonej objętości a siatką zakręcającą, siatka owijająca niekoniecznie musi mieć taką samą geometrię jak siatka o skończonej objętości. Fakt ten pozwala na optymalizację geometrii siatki owijającej z uwzględnieniem liczby elementów o zmiennym rozkładzie wymiarowym, w celu określenia prawidłowej geometrii.

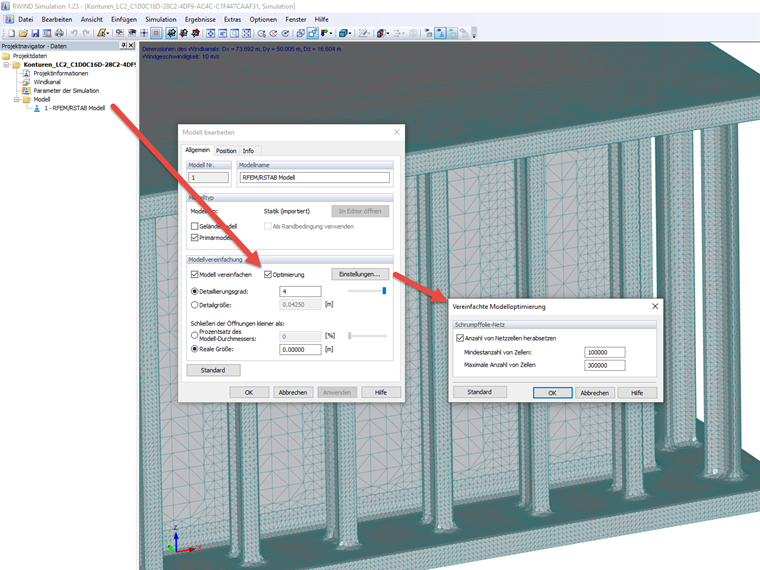

Taką optymalizację uproszczonej geometrii siatki "shrink-wrapping" można aktywować w programie RWIND Simulation poprzez opcję optymalizacji we właściwościach modelu. Aby kontrolować liczbę elementów w geometrii siatki zalewowej, we właściwościach opcji można określić oczekiwaną liczbę elementów oraz minimalną i maksymalną wartość graniczną.
