¿Cómo puedo aplicar gráficamente una carga de barras a varias barras?

Respuesta

Para aplicar una carga de barras (gráficamente), abra el cuadro de diálogo "Nueva carga de barras" utilizando el menú Insertar → Cargas → 3.2 Cargas de barras → Gráficamente o el icono correspondiente en la barra de herramientas. Luego, defina los parámetros de carga. Después de hacer clic en "Aceptar", puede aplicar la carga de miembros al miembro respectivo. Como alternativa, es posible aplicar cargas de barras a varias barras en un solo paso. Para hacer esto, mantenga presionado el botón primario del ratón y dibuje una ventana sobre los elementos relevantes (figura 01). Si dibuja la ventana de izquierda a derecha, la carga se aplica a las barras que descansan completamente en esta área. Si dibuja la ventana de derecha a izquierda, la carga también se aplica a las barras que están solo parcialmente en esta área. Esto también es útil cuando se trabaja con visibilidades u opiniones.

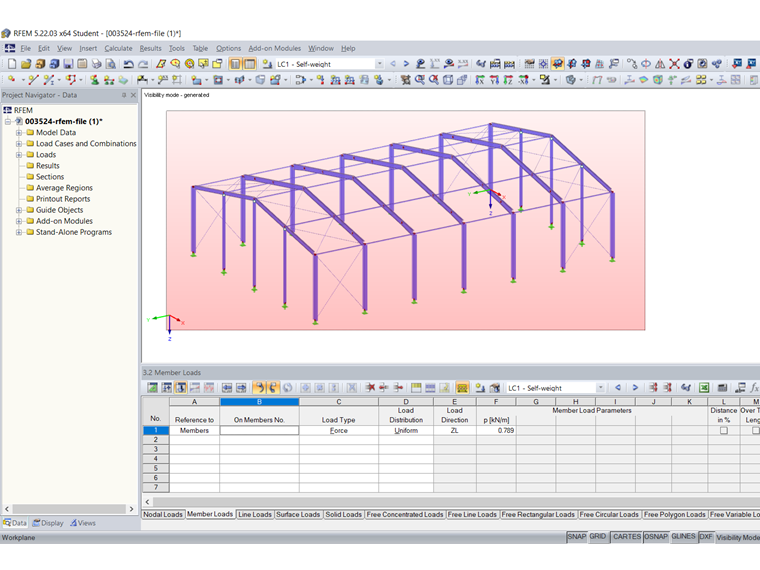

Figura 01 - Aplicación de la carga en barra en el área

Además, también es posible seleccionar primero los miembros a los que se va a aplicar la carga de miembros y luego abrir el cuadro de diálogo "Nueva carga de miembros". Después de definir los parámetros de carga de barras y hacer clic en "Aceptar", la carga de barras se aplica a las barras previamente seleccionadas.

El video muestra en el caso de carga 1 cómo se aplica una carga de barra una tras otra haciendo clic en las barras respectivas. En el caso de carga 2, la carga se aplica en un solo paso dibujando una ventana sobre los elementos relevantes. En el caso de carga 3, se seleccionan primero las barras que se van a cargar. Después de definir los parámetros de carga de miembros, la carga de miembros se aplica a los miembros previamente seleccionados.

Palabras clave

Carga en barra Selección aplicación de la carga
