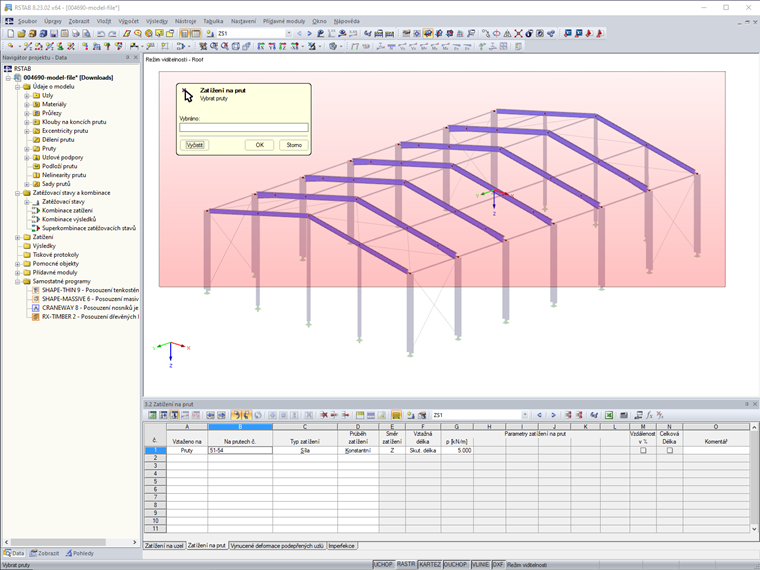

Pro zadání zatížení na prut (graficky) otevřete v programu RFEM 5 nebo RSTAB 8 dialog "Nové zatížení na prut" pomocí nabídky Vložit → Zatížení → 3.2 Zatížení na prut → Graficky nebo pomocí příslušné ikony v panelu nástrojů. Poté je třeba stanovit parametry zatížení. Po kliknutí na tlačítko "OK" je možné kliknutím na příslušný prut nanést zatížení. Alternativně je možné v jednom kroku aplikovat zatížení na více prutů. Za tímto účelem přidržte stisknuté levé tlačítko myši a natáhněte okno nad příslušnými pruty (Obrázek 01). Pokud je okno tažené zleva doprava, bude zatížení aplikováno na pruty, které leží zcela v této oblasti. Při natažení okna zprava doleva se zatížení přenáší také na pruty, které se v této oblasti nacházejí pouze částečně. Také se nabízí možnost pracovat s viditelnostmi nebo pohledy.
Kromě toho je také možné nejdříve vybrat pruty, na které se má zatížení prutem použít, a poté otevřít dialog "Nové zatížení na prut". Po zadání parametrů zatížení na prut a kliknutí na tlačítko "OK" se zatížení na prut aplikuje na předtím vybrané pruty.
Ve videu je nejdříve zobrazen zatěžovací stav 1, který ukazuje, jak lze postupně kliknutím na příslušné pruty aplikovat zatížení na prut. V zatěžovacím stavu 2 se zatížení aplikuje v jednom kroku natažením okna nad příslušnými pruty. V zatěžovacím stavu 3 se nejdříve vyberou pruty pro zatížení. Po zadání parametrů zatížení na prut se zatížení aplikuje na předtím vybrané pruty.
