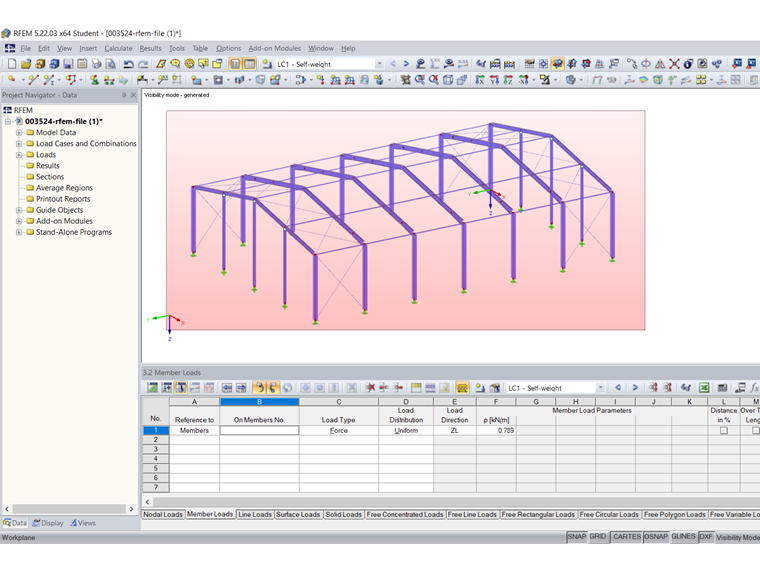

Aby przyłożyć obciążenie prętowe (graficznie), należy otworzyć okno dialogowe "Nowe obciążenie prętowe" w programie RFEM 5 lub RSTAB 8 za pomocą menu Wstawić → Obciążenia → 3.2 Obciążenia → Graficznie lub użyć odpowiedniej ikony na pasku narzędzi. Następnie należy zdefiniować parametry obciążenia. Po kliknięciu "OK" można przyłożyć obciążenie prętowe do odpowiedniego pręta. Alternatywnie, możliwe jest przyłożenie obciążeń prętowych do kilku prętów w jednym kroku. W tym celu należy przytrzymać lewy przycisk myszy i narysować okno nad odpowiednimi prętami (zdjęcie 01). W przypadku rysowania okna od lewej do prawej strony obciążenie zostanie przyłożone do prętów całkowicie spoczywających w tym obszarze. W przypadku rysowania okna od prawej do lewej strony obciążenie zostanie przyłożone również do prętów, które tylko częściowo znajdują się w tym obszarze. Jest to również przydatne podczas pracy z widocznościami lub widokami.
Ponadto można najpierw wybrać pręty, do których ma zostać przyłożone obciążenie, a następnie otworzyć okno dialogowe "Nowe obciążenie prętowe". Po zdefiniowaniu parametrów obciążenia prętowego i kliknięciu przycisku „OK” obciążenie zostaje przyłożone do wybranych wcześniej prętów.
Film pokazuje w przypadku obciążenia 1, w jaki sposób obciążenie prętowe jest przykładane jedno po drugim, poprzez kliknięcie odpowiednich prętów. W przypadku obciążenia 2 obciążenie jest przykładane w jednym kroku poprzez narysowanie okna nad odpowiednimi prętami. W przypadku obciążenia 3 najpierw wybierane są pręty do obciążenia. Po zdefiniowaniu parametrów obciążenia prętowego obciążenie zostaje przyłożone do wybranych wcześniej prętów.
