Question

Comment puis-je appliquer graphiquement une charge de barre sur plusieurs barres dans RFEM 5 et RSTAB 8 ?


Réponse:

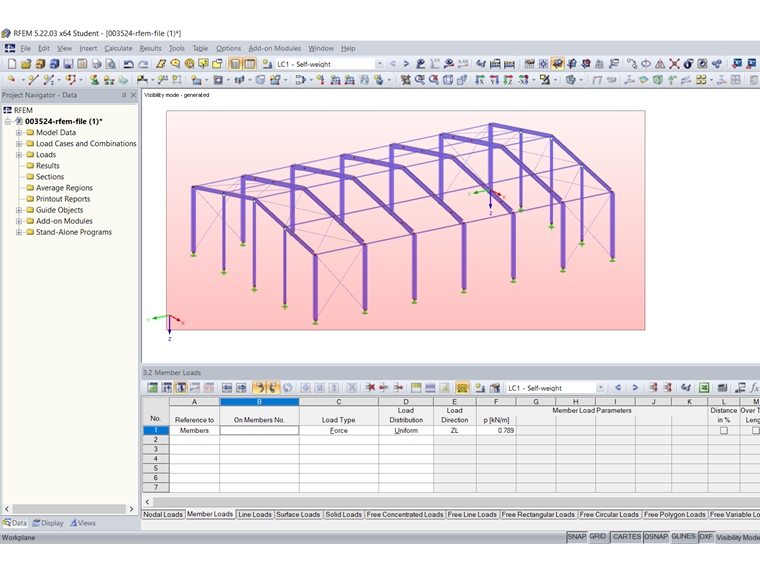

Pour appliquer une charge de barre (graphiquement), ouvrez la boîte de dialogue « Nouvelle charge de barre » dans RFEM 5 ou RSTAB 8 via le menu Insérer → Charges → 3.2 Charges de barre → Graphiquement ou via l'icône correspondante dans la barre d'outils. Définissez ensuite les paramètres de charge. Après avoir cliqué sur « OK », vous pouvez appliquer la charge de barre à la barre correspondante. Il est également possible d'appliquer des charges de barre à plusieurs barres en une seule étape. Pour ce faire, maintenez le bouton gauche de la souris enfoncé et tracez une fenêtre sur les barres correspondantes (Figure 01). Si vous tracez la fenêtre de gauche à droite, la charge est appliquée aux barres qui sont complètement dans cette zone. Si vous tracez la fenêtre de droite à gauche, la charge est également appliquée aux barres qui ne se trouvent que partiellement dans cette zone. Ceci est également utile lorsque vous travaillez avec des visibilités ou des vues.

De plus, il est également possible de sélectionner d'abord les barres auxquelles la charge de barre doit être appliquée, puis d'ouvrir la boîte de dialogue « Nouvelle charge de barre ». Après avoir défini les paramètres de charge de barre et cliqué sur « OK », la charge de barre est appliquée aux barres sélectionnées précédemment.

La vidéo montre comment une charge de barre est appliquée dans le cas de charge 1 en cliquant sur les barres correspondantes l'une après l'autre. Dans le cas de charge 2, la charge est appliquée en une seule étape en traçant une fenêtre sur les barres pertinentes. Dans le cas de charge 3, les barres à charger sont d'abord sélectionnées. Une fois les paramètres de charge de barre définis, la charge de barre est appliquée aux barres sélectionnées précédemment.
