Respuesta:
Para una representación detallada, es adecuada la modelización de un volumen de contacto.
Para ello, primero se debe descomponer el perfil en U en superficies (clic derecho en la barra → Descomponer en superficies). Luego, la superficie del alma o la superficie a soldar del perfil en U debe proyectarse sobre la superficie de acero:
- Copiar nodos y líneas en el plano
- Dividir la superficie de acero mediante líneas integradas (clic derecho en la barra → Dividir superficie mediante líneas integradas)
- Definir superficies nulas como superficies delimitadoras del volumen de contacto

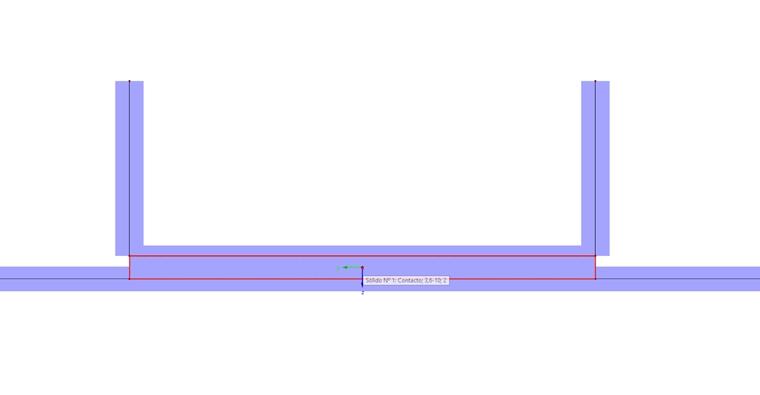

Ahora se puede crear un volumen de contacto entre las dos superficies superpuestas (clic en "Nuevo cuerpo volumétrico" → Volumen de contacto → Seleccionar superficies delimitadoras).
