Réponse:
Pour pouvoir la représenter de manière détaillée, il est judicieux de modéliser un solide de contact.
Pour ce faire, vous devez d'abord diviser le profilé en U en surfaces (clic droit sur la barre → Générer les surfaces à partir de la barre). La surface de l'âme ou la surface à souder du profilé en U doit ensuite être projetée dans la surface en acier :
- Copiez les nœuds et les lignes dans le plan.
- Divisez la surface acier à l'aide de lignes intégrées (clic droit sur la barre → Diviser la surface).
- Définissez les surfaces nulles comme surfaces de contour du solide de contact.

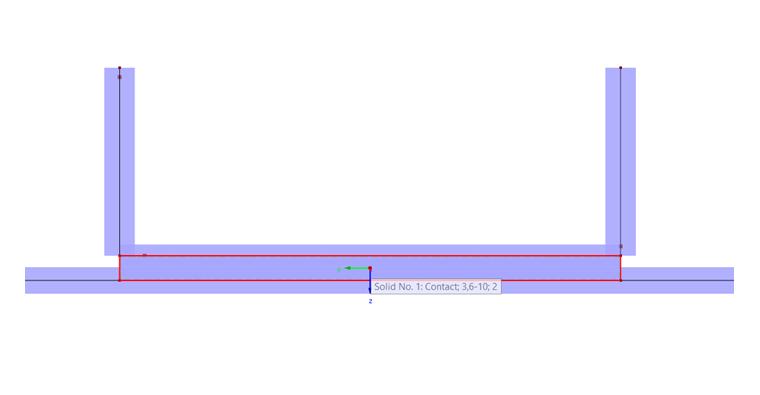

Vous pouvez maintenant créer un solide de contact entre les deux surfaces superposées (cliquez sur « Nouveau solide » → Solide de contact → sélectionner les surfaces limites), comme le montre la Figure 01.
