Pytanie

W mojej konstrukcji ceownik przebiega równo z powierzchnią. Jak mogę wyświetlić szczegóły połączenia spawanego?


Odpowiedź:
W celu uzyskania szczegółowego obrazu dobrze jest zamodelować bryłę kontaktową.

W tym celu należy najpierw podzielić ceownik na powierzchnie (kliknąć prawym klawiszem myszy na pręcie → Generować powierzchnie z pręta). Następnie powierzchnię środnika lub powierzchnię spawanego ceownika należy rzutować na powierzchnię stalową:
  • Kopiuj węzły i linie do płaszczyzny.
  • Podziel stalową powierzchnię za pomocą zintegrowanych linii (kliknij pręt prawym przyciskiem myszy → Podziel powierzchnię).
  • Powierzchnie graniczne bryły kontaktowej należy zdefiniować jako powierzchnie zerowe.

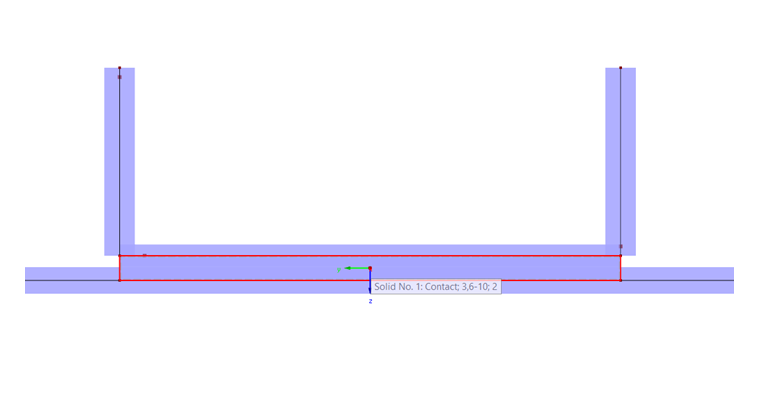

Teraz można utworzyć bryłę kontaktową pomiędzy dwiema powierzchniami leżącymi jedna na drugiej (kliknij "Nowa bryła" → Bryła kontaktowa → wybrać powierzchnie graniczne), patrz rysunek 01.
