Aunque he eliminado el plano de carga de área, las barras todavía están cargadas. ¿Por qué se da esto?

Respuesta

Ha generado cargas de barras utilizando la función Generar cargas de barras desde cargas de área mediante el plano . Probablemente solo ha eliminado un plano de carga de área y no todos los planos de carga de área.

En nuestro ejemplo, hemos definido tres planos de carga de área individuales.

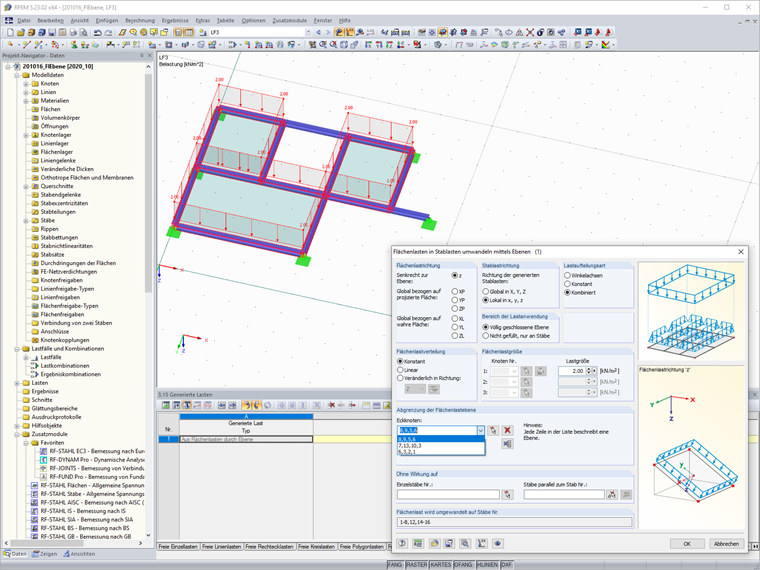

Figura 01 - Cargas de miembros desde cargas de área a través de plano

Hay dos opciones para eliminar los planos de carga de área. Puede eliminar el plano de carga de área actual o eliminar todos los planos de carga de área.

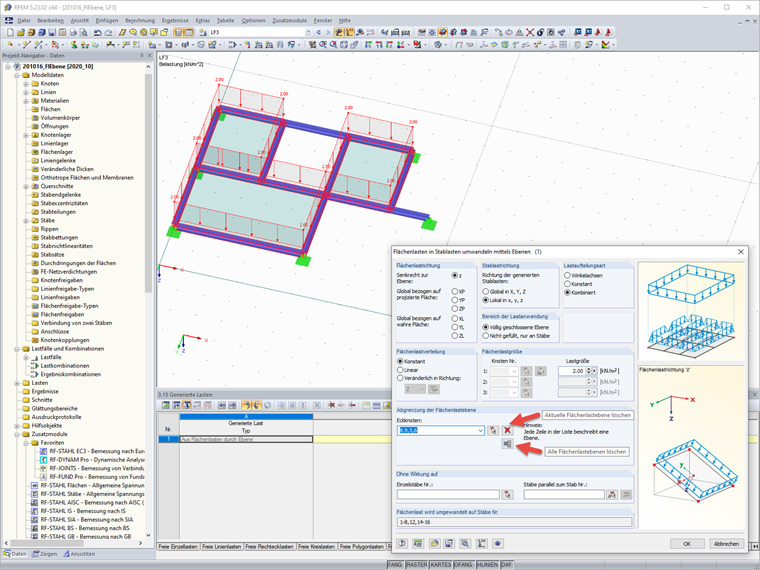

Figura 02 - Eliminar plano (s) de carga del área

Si solo elimina el plano de carga de área actual, aún puede seleccionar los otros dos planos de carga de área restante en la lista desplegable. Puede ver si se han eliminado todos los planos de carga de área si el botón Eliminar todos los planos de carga de área está en gris.

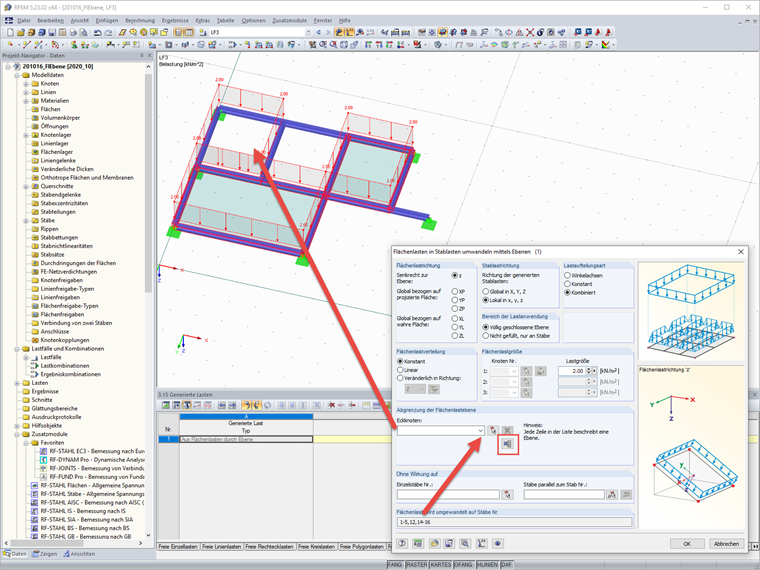

Figura 03 - Plano de carga del área actual eliminado
