Obwohl ich die Flächenlastebene gelöscht habe, werden noch Stäbe belastet. Warum ist das so?

Antwort

Sie haben sich Stablasten mit der Funktion Stablasten aus Flächenlast mittels Ebene generiert. Vermutlich haben Sie nur eine Flächenlastebene gelöscht und nicht alle Flächenlastebenen.

In unserem Beispiel haben wir drei einzelne Flächenlastebenen definiert.

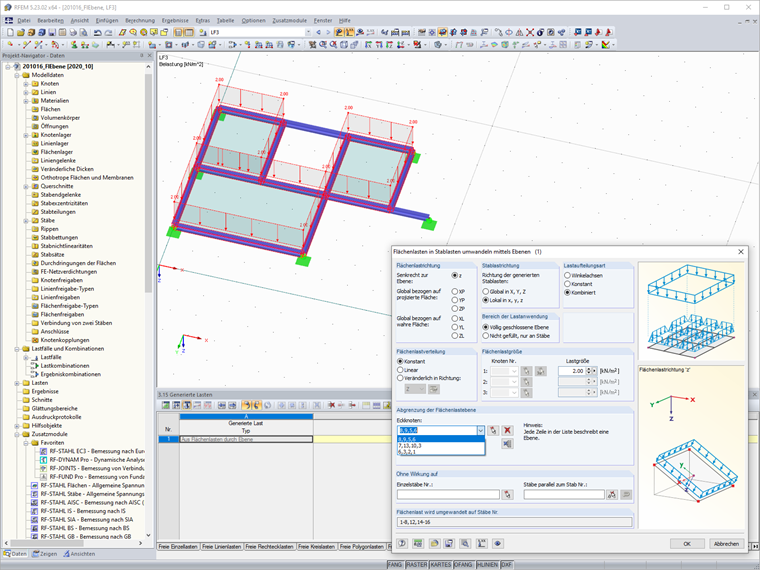

Bild 01 - Stablasten aus Flächenlast mittels Ebene

Sie haben dann zwei Möglichkeiten, die Flächenlastebenen zu löschen. Entweder Sie löschen die aktuelle Flächenlastebene, oder Sie löschen alle Flächenlastebenen.

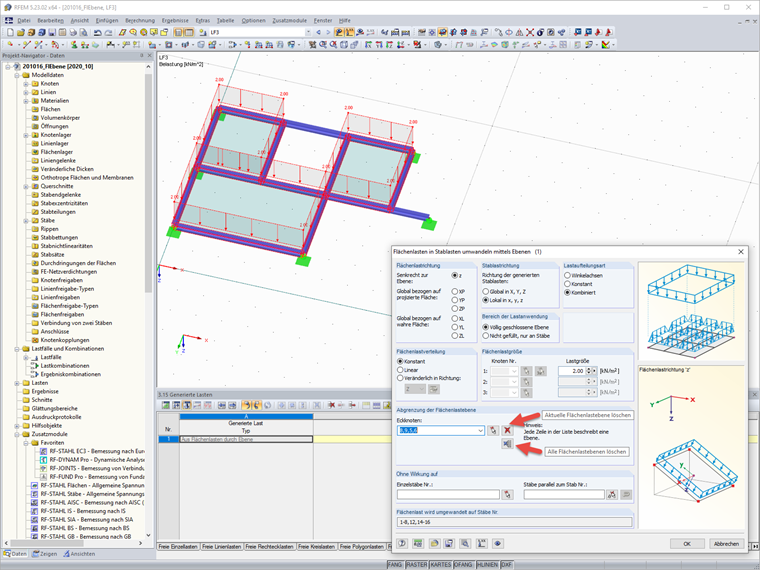

Bild 02 - Flächenlastebene(n) löschen

Wenn Sie nur die aktuelle Flächenlastebene löschen, dann können Sie die beiden anderen verbleibenden Flächenlastebenen noch in der DropDown-Liste auswählen. Sie können erkennen, dass alle Flächenlastebenen gelöscht wurden, wenn die Schaltfläche alle Flächenlastebenen löschen ausgegraut ist.

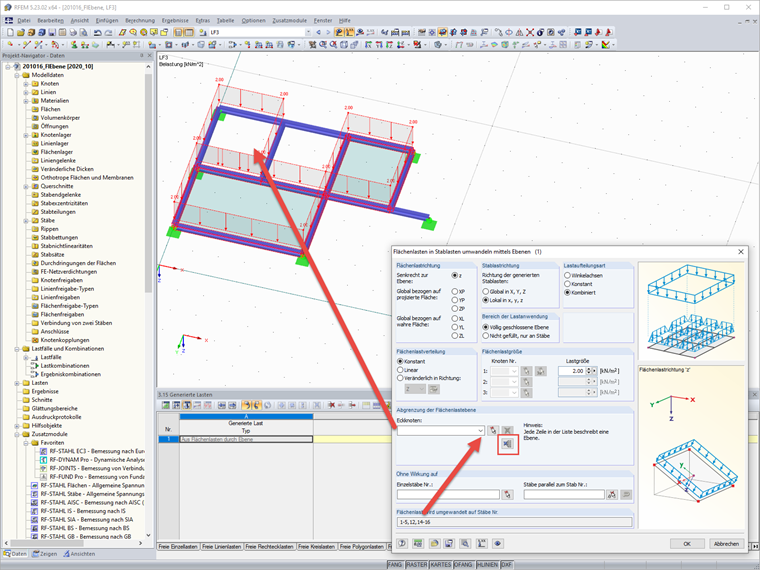

Bild 03 - Aktuelle Flächenlastebene gelöscht

Schlüsselwörter

Belastungsgenerierer Stablasten aus Flächenlast mittels Ebene
