Certaines barres sont toujours chargées alors que j'ai supprimé le plan de charge de la surface correspondante. Pourquoi ?

Réponse

Vous avez généré les charges de barre à l'aide de la fonction Générer les charges de barre à partir des charges de surface par le plan. Vous avez probablement supprimé un plan de charge de la zone seulement.

Dans ce modèle d'exemple, nous avons défini trois plans de charge de la zone différents.

Figure 01 - Convertir les charges de surface en charges de barre à l'aide des plans

Il existe deux méthodes pour supprimer les plans de charge d'une zone. Vous pouvez supprimer le plan de charge actuel de la zone ou tous les plans de charge de la zone.

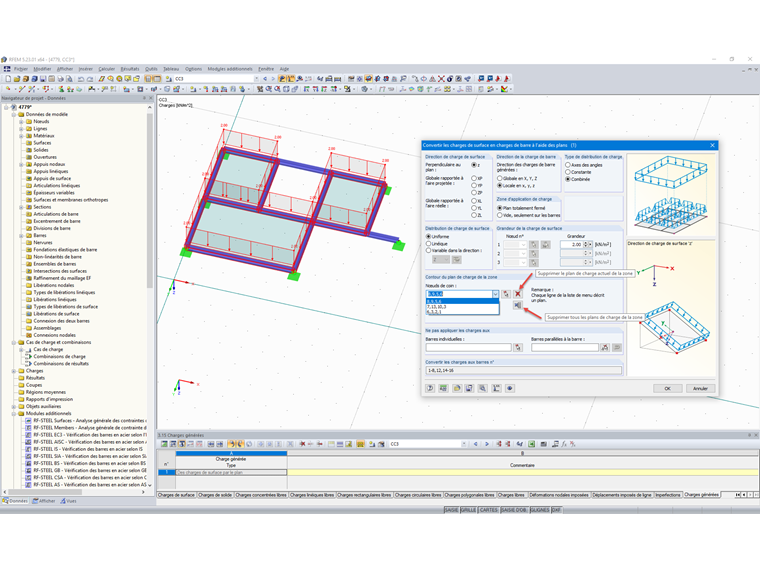

Figure 02 - Option pour supprimer le(s) plan(s) de charge de la zone

Si vous supprimez uniquement le plan de charge actuel, vous pouvez toujours sélectionner les deux autres plans de charge restants dans la liste déroulante. Si tous les plans de charge ont été supprimés, le bouton Supprimer tous les plans de charge de la zone est grisé.

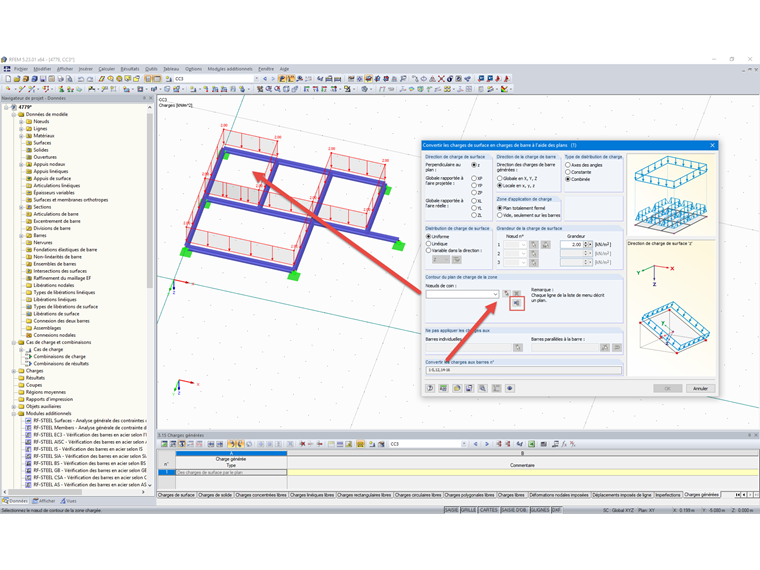

Figure 03 - Supprimer le plan de charge actuel de la zone

Mots-clés

Générateur de charges Charges de barre à partir de charges surfaciques à l'aide du plan
