Chociaż usunąłem płaszczyznę obciążenia powierzchniowego, pręty są nadal wczytywane. Dlaczego

Odpowiedź

Obciążenia prętowe wygenerowano przy użyciu funkcji Generować obciążenia prętowe z obciążeń powierzchniowych przy użyciu płaszczyzny . Prawdopodobnie usunięto tylko jedną płaszczyznę obciążenia powierzchniowego, a nie wszystkie płaszczyzny obciążenia powierzchniowego.

W naszym przykładzie zdefiniowaliśmy trzy płaszczyzny obciążenia powierzchniowego.

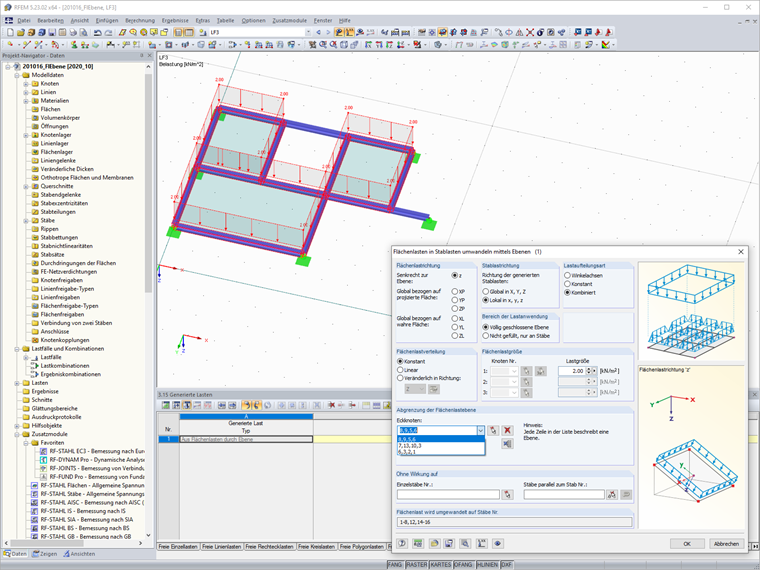

Rysunek 01 - Obciążenia prętowe od obciążenia powierzchniowego przy użyciu płaszczyzny

Istnieją dwie możliwości usunięcia płaszczyzn obciążenia powierzchniowego. Można usunąć bieżącą płaszczyznę obciążenia powierzchniowego lub usunąć wszystkie płaszczyzny obciążenia powierzchniowego.

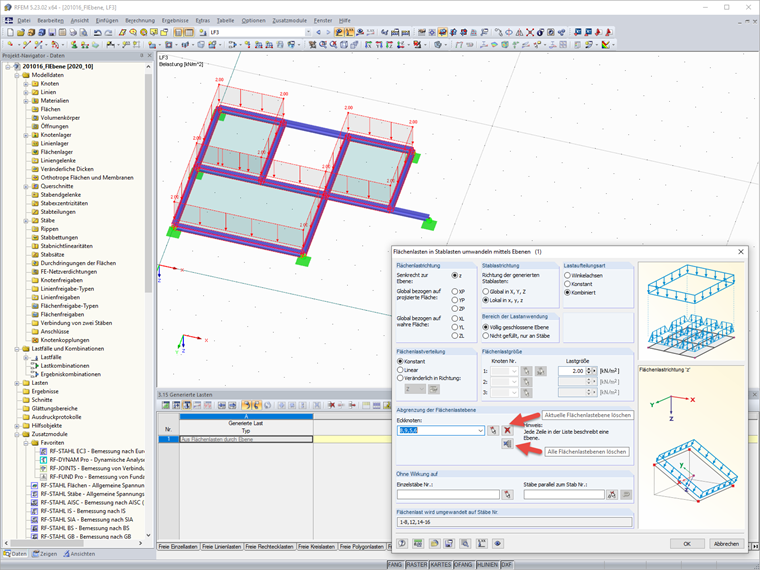

Rysunek 02 - Usuń płaszczyznę obciążenia powierzchniowego

W przypadku usunięcia tylko bieżącej płaszczyzny obciążenia powierzchniowego nadal można wybrać z listy rozwijanej pozostałe dwie pozostałe płaszczyzny obciążenia powierzchniowego. Jeżeli przycisk Usuń wszystkie płaszczyzny obciążenia powierzchniowego jest nieaktywny, można sprawdzić, czy wszystkie płaszczyzny obciążenia powierzchniowego zostały usunięte.

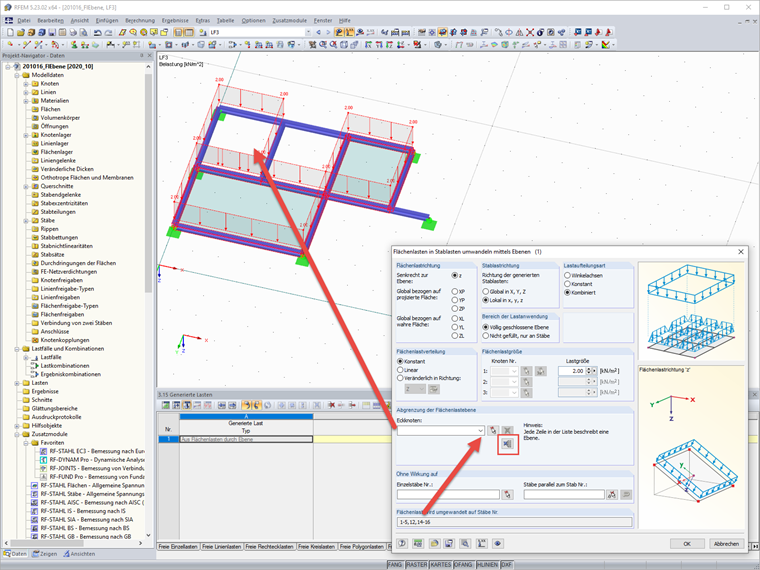

Rysunek 03 - Usunięto bieżącą płaszczyznę obciążenia powierzchniowego
