Cálculo de secciones en STEEL EC3

¿Por qué obtengo una razón de tensiones para la comprobación de la sección según 6.2.9.1 en el módulo adicional STEEL EC3? Weshalb wird bei der Gleichung (6.36) ein * angefügt?

Respuesta:

En la norma, MEd < MN,Rd se especifica en la ecuación (6.31). Diese Bedingung beschreibt aber keine Querschnittsausnutzung. Wir haben daher die Gleichung (6.36), welche die Ermittlung von MN,Rd beschreibt, in die Gleichung (6.31) eingesetzt (rechte Seite) und so umgestellt, dass man eine Ausnutzung gegen 1 ausgeben kann.

DIN EN 1993-1-1 Abs.6.2.9.1 Beanspruchung M+N
(2)   MEd<MN,Rd
(5)   Bei gewalzten I-oder H-Querschnitten
                            MN,y,Rd=Mpl,y,Rd*(1-n)/(1-0,5*a)
(1-0,5*a)*MN,y,Rd=Mpl,y,Rd*(1-n)
                 (1-0,5*a)*MN,y,RdMpl,y,Rd=(1-n)    mit   n=NEd/Npl,Rd
   (1-0,5*a)*MN,y,RdMpl,y,Rd+NEdNpl,Rd=1,0
     (1-0,5*a)*M(Ed)Mpl,y,Rd+NEdNpl,Rd<1,0
Fórmula 6.31 convertida a 6.36 con EC3, sección 6.3.4

Da diese Gleichung in der Norm in dieser Form nicht vorkommt, wird sie mit einem * versehen.

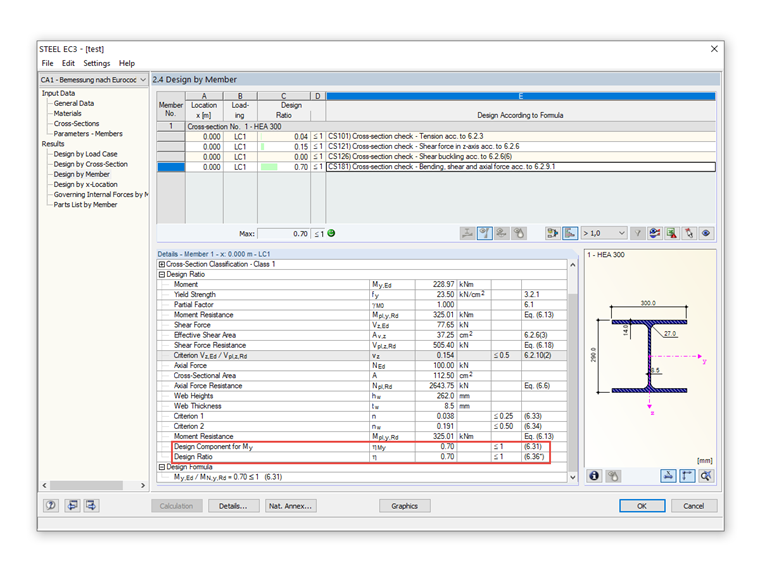

Cálculo de la sección
Cálculo de la sección
Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
