Vérification de sections dans STEEL EC3

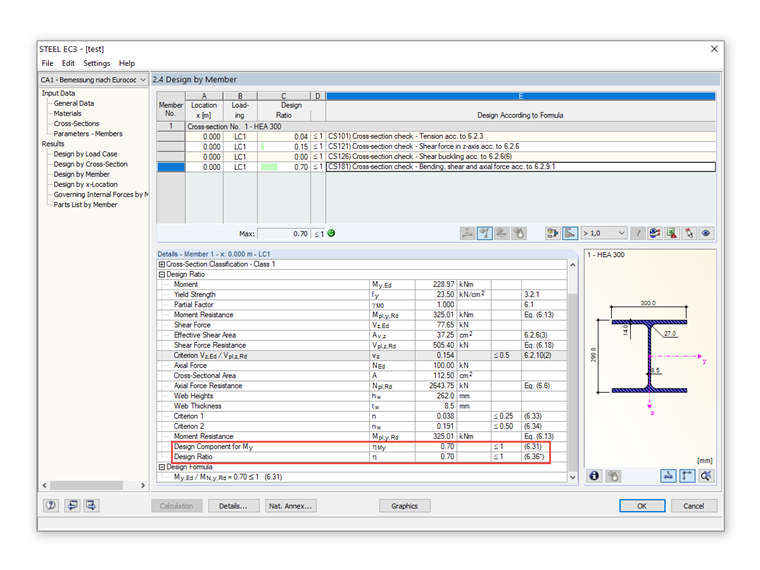

Pourquoi est-ce que j’obtiens un rapport de vérification pour le contrôle de section selon 6.2.9.1 dans le module additionnel STEEL EC3 ? Pourquoi un * est-il ajouté à l’équation (6.36) ?

Réponse:

La norme spécifie MEd < MN,Rd dans l’équation (6.31). Cependant, cette condition ne décrit pas le ratio de vérification de section. Par conséquent, nous avons appliqué l’équation (6.36), qui décrit la détermination de MN,Rd, à l’équation (6.31) (partie droite) et l’avons réarrangée de sorte que vous puissiez afficher le rapport par rapport à 1.

DIN EN 1993-1-1 Abs.6.2.9.1 Beanspruchung M+N
(2)   MEd<MN,Rd
(5)   Bei gewalzten I-oder H-Querschnitten
                            MN,y,Rd=Mpl,y,Rd*(1-n)/(1-0,5*a)
(1-0,5*a)*MN,y,Rd=Mpl,y,Rd*(1-n)
                 (1-0,5*a)*MN,y,RdMpl,y,Rd=(1-n)    mit   n=NEd/Npl,Rd
   (1-0,5*a)*MN,y,RdMpl,y,Rd+NEdNpl,Rd=1,0
     (1-0,5*a)*M(Ed)Mpl,y,Rd+NEdNpl,Rd<1,0
Formule 6.31 convertie en 6.36 avec EC3, Section 6.3.4

Cette équation n'apparaissant pas sous cette forme dans la norme, elle est marquée par un *.

Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
