Verifica della sezione trasversale in STEEL EC3

Perché ottengo un tasso di lavoro per il controllo della sezione trasversale secondo 6.2.9.1 nel modulo aggiuntivo STEEL EC3? Weshalb wird bei der Gleichung (6.36) ein * angefügt?

Risposta:

Nella norma, MEd < MN,Rd è specificato nell'equazione (6.31). Diese Bedingung beschreibt aber keine Querschnittsausnutzung. Wir haben daher die Gleichung (6.36), welche die Ermittlung von MN,Rd beschreibt, in die Gleichung (6.31) eingesetzt (rechte Seite) und so umgestellt, dass man eine Ausnutzung gegen 1 ausgeben kann.

DIN EN 1993-1-1 Abs.6.2.9.1 Beanspruchung M+N
(2)   MEd<MN,Rd
(5)   Bei gewalzten I-oder H-Querschnitten
                            MN,y,Rd=Mpl,y,Rd*(1-n)/(1-0,5*a)
(1-0,5*a)*MN,y,Rd=Mpl,y,Rd*(1-n)
                 (1-0,5*a)*MN,y,RdMpl,y,Rd=(1-n)    mit   n=NEd/Npl,Rd
   (1-0,5*a)*MN,y,RdMpl,y,Rd+NEdNpl,Rd=1,0
     (1-0,5*a)*M(Ed)Mpl,y,Rd+NEdNpl,Rd<1,0
Formula 6.31 convertita in 6.36 con EC3, sezione 6.3.4

Da diese Gleichung in der Norm in dieser Form nicht vorkommt, wird sie mit einem * versehen.

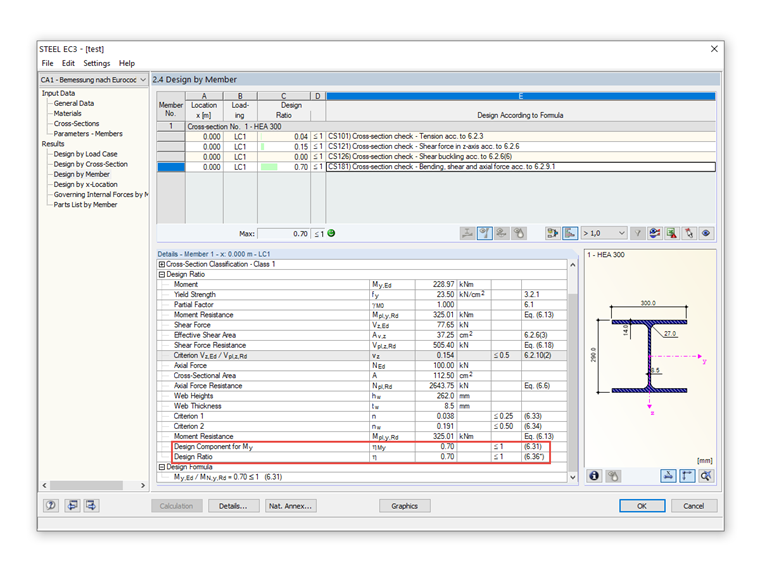

Verifica sezione trasversale
Verifica sezione trasversale
