Visualización de valores de resultados

En la configuración del filtro para los valores en las superficies, puede mostrar un cierto rango de resultados y ocultar el resto. Wie kann man umgekehrt einen bestimmten Wertebereich ausblenden und den Rest anzeigen?


Respuesta:

El procedimiento para esto se explica en el siguiente ejemplo:

Eine Betonplatte weist Biegemomente von -103 kNm bis +49 kNm auf.

Die Momente von -20 kNm bis +20 kNm sollen als Werte an Flächen nicht angezeigt werden.

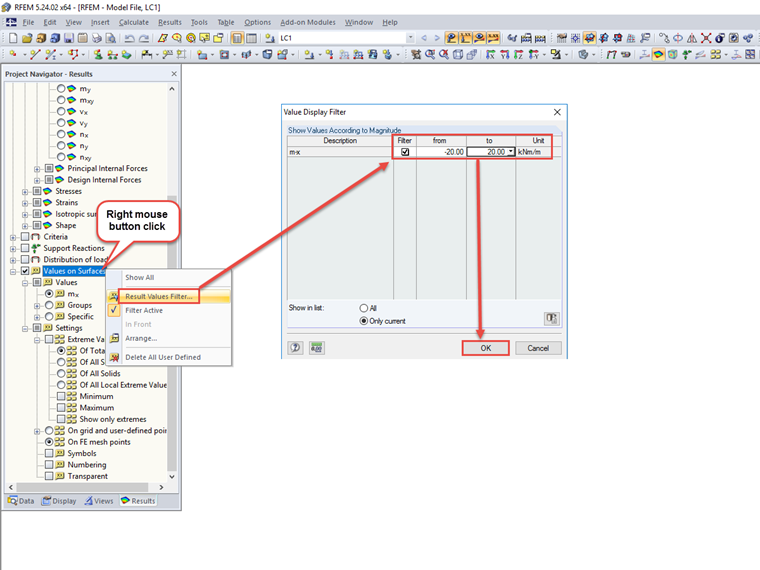

  1. Aktivieren Sie den Filter für die Werte zwischen -20 und +20, siehe Bild 1.

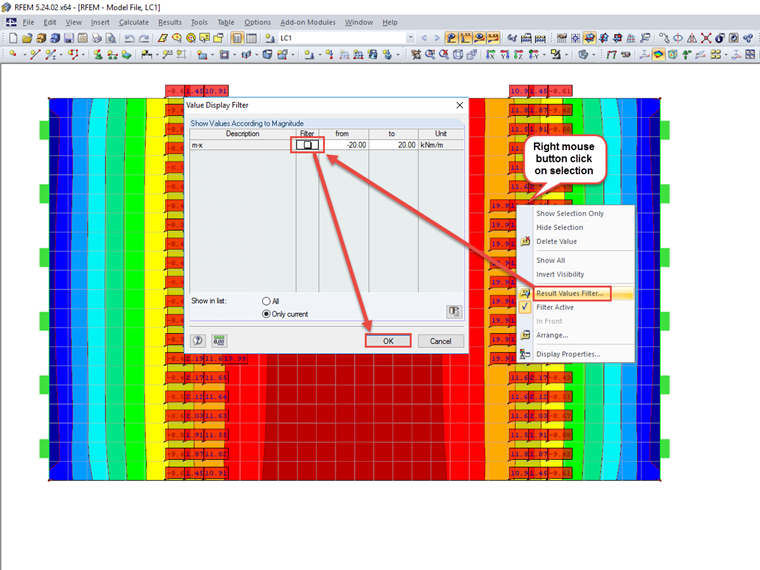

  2. Selektieren Sie nun alle gezeigten Werte und deaktivieren Sie den Filter wieder über das Kontextmenü, siehe Bild 2.

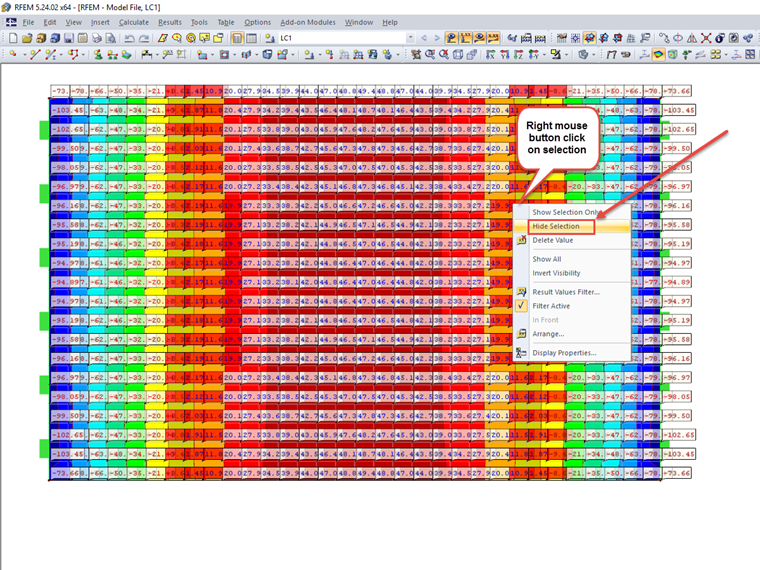

  3. Verbergen Sie nun die selektierten Werte über das Kontextmenü, siehe Bild 3.

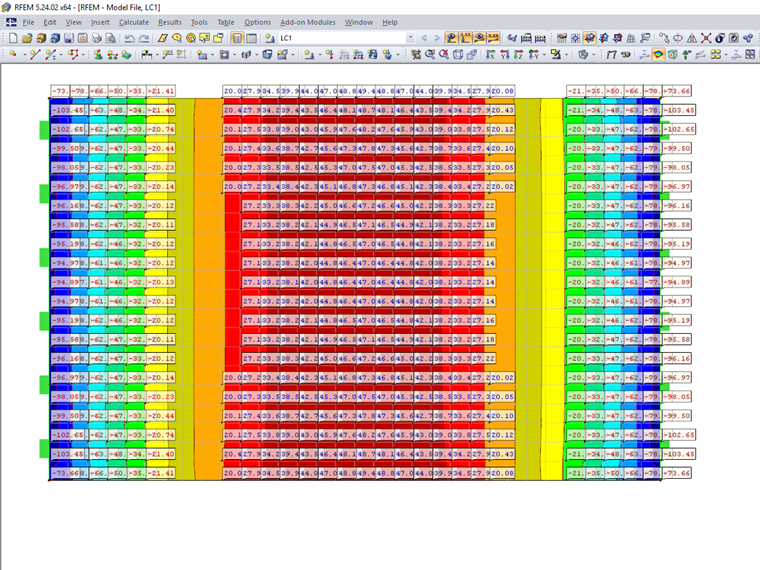

Nun werden Ergebniswerte der Momente zwischen -20 kNm und +20 kNm nicht angezeigt, siehe Bild 4.
