Question

Dans les paramètres de filtre pour les valeurs sur les surfaces, il est possible d'afficher une certaine plage de résultats et de masquer le reste. Comment puis-je exécuter cette option ?


Réponse:

La procédure est expliquée dans l'exemple suivant :

Une dalle en béton a des moments fléchissants compris entre -103 kNm et +49 kNm.

Les moments entre -20 kNm et +20 kNm ne doivent pas être affichés comme valeurs sur les surfaces.

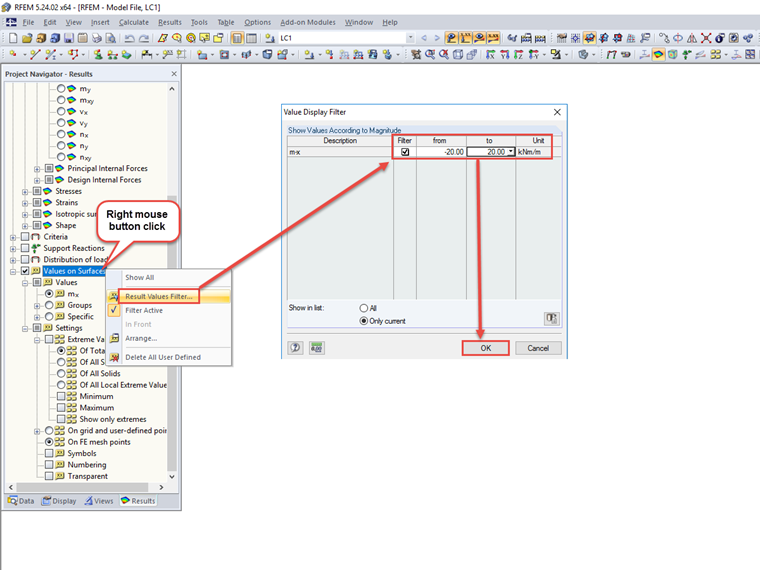

1) Activez le filtre pour les valeurs entre -20 et +20 (voir la Figure 01).

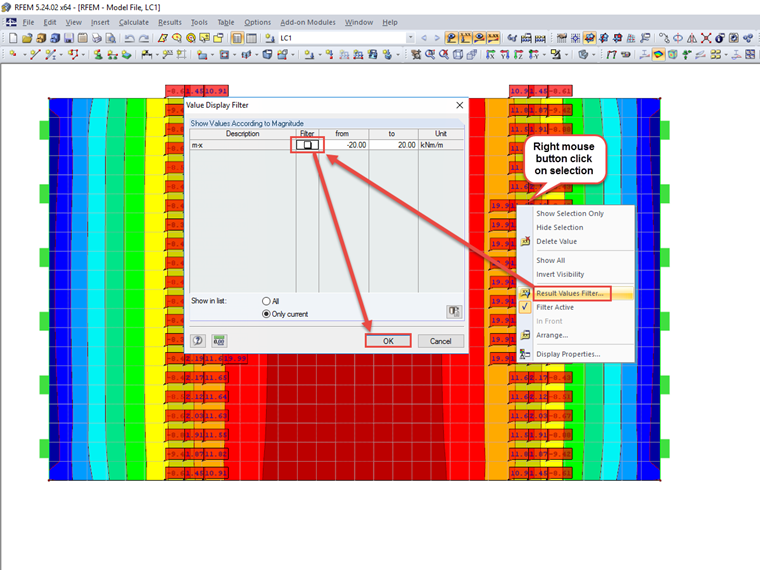

2) Sélectionnez toutes les valeurs affichées et désactivez à nouveau le filtre à l'aide du menu contextuel (voir la Figure 02).

3) Masquez les valeurs sélectionnées à l'aide du menu contextuel (voir la Figure 03).

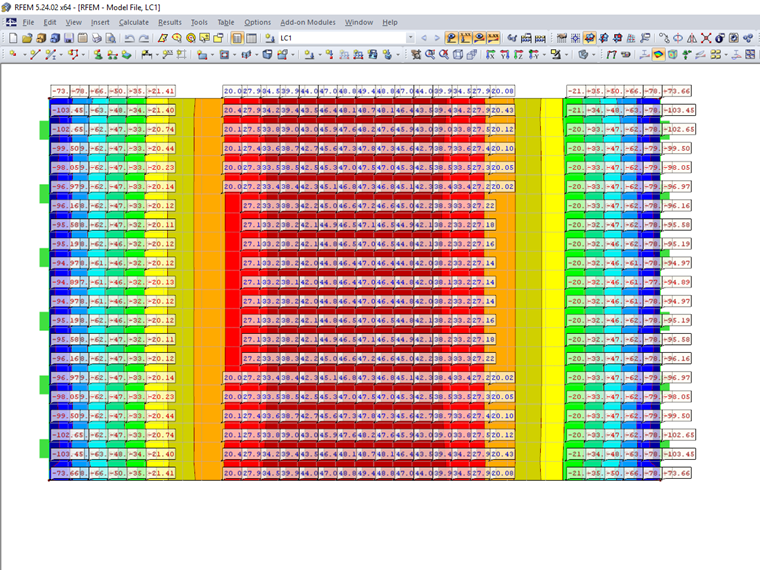

Les valeurs de résultat des moments entre -20 kNm et +20 kNm ne sont plus affichées (voir la Figure 04).
