Wyświetlanie wartości wyników

W ustawieniach filtrowania wartości na powierzchniach można wyświetlić określony zakres wyników i ukryć pozostałe. Wie kann man umgekehrt einen bestimmten Wertebereich ausblenden und den Rest anzeigen?

Odpowiedź:

Sposób postępowania wyjaśniono w poniższym przykładzie:

Eine Betonplatte weist Biegemomente von -103 kNm bis +49 kNm auf.

Die Momente von -20 kNm bis +20 kNm sollen als Werte an Flächen nicht angezeigt werden.

  1. Aktivieren Sie den Filter für die Werte zwischen -20 und +20, siehe Bild 1.
    Aktywacja filtru do wyświetlania wartości
    1 Aktywacja filtru do wyświetlania wartości

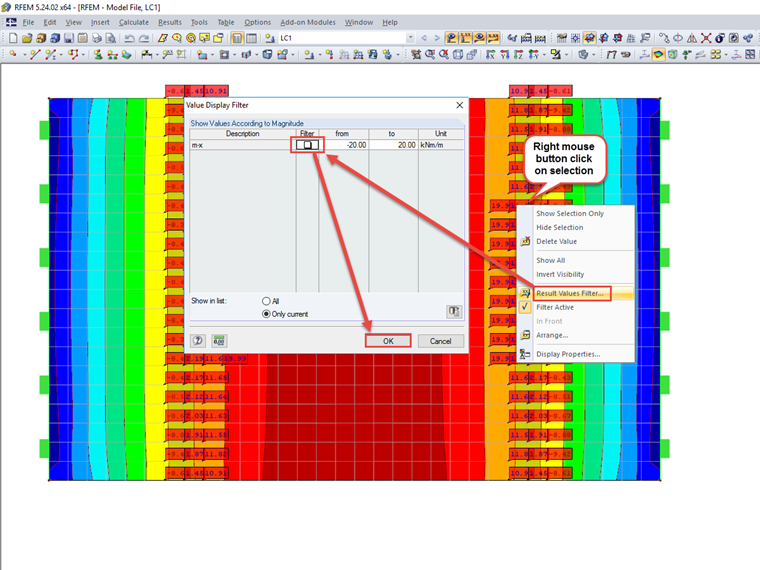

  2. Selektieren Sie nun alle gezeigten Werte und deaktivieren Sie den Filter wieder über das Kontextmenü, siehe Bild 2.
    Wybór i dezaktywacja filtra
    2 Wybór i dezaktywacja filtra
  3. Verbergen Sie nun die selektierten Werte über das Kontextmenü, siehe Bild 3.
    Ukrywanie zaznaczenia
    3 Ukrywanie zaznaczenia

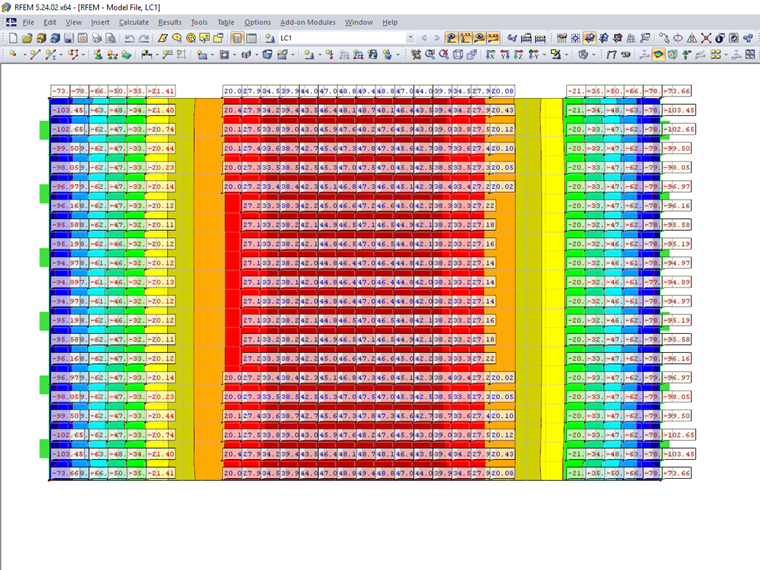

Nun werden Ergebniswerte der Momente zwischen -20 kNm und +20 kNm nicht angezeigt, siehe Bild 4.

Wyświetlanie żądanych wartości
4 Wyświetlanie żądanych wartości
