Respuesta:

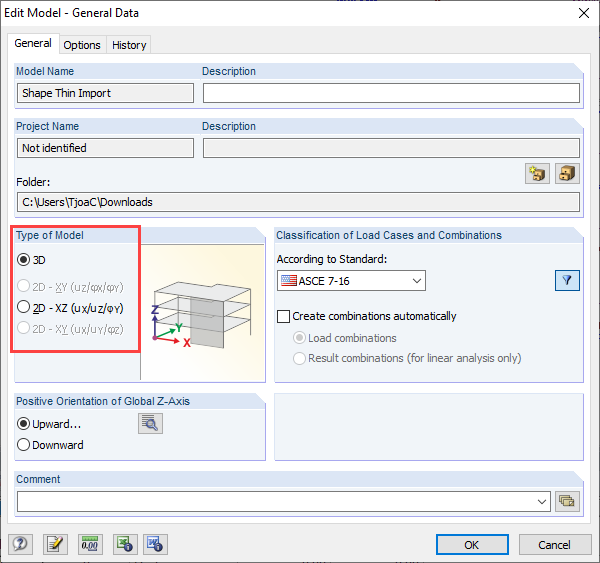

En general, cambie el tipo de modelo de 2D a 3D. Esto ajusta automáticamente la orientación de la barra a su eje geométrico.
Preguntas frecuentes (FAQ)
Sección girada al importar en RFEM
Al importar desde SHAPE-THIN a un modelo 2D de RFEM, mi barra se alinea con la inclinación del eje principal. ¿Cómo puedo solucionar esto?
