Risposta:

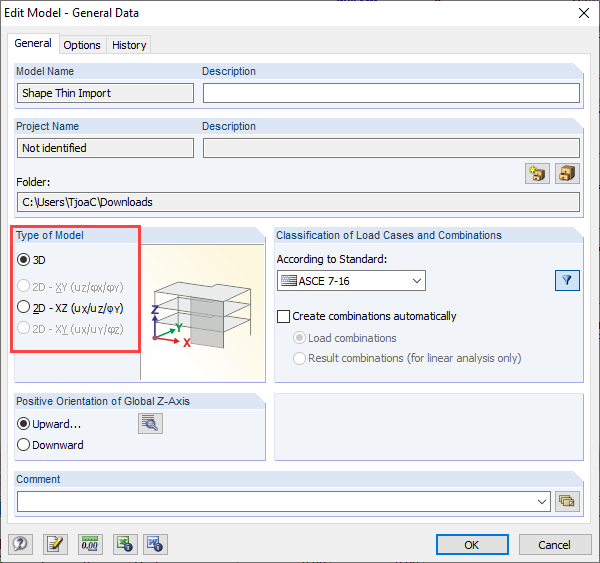

In generale, cambia il tipo di modello da 2D a 3D. Questo regola automaticamente l'orientamento dell'asta sul suo asse geometrico.
Sezione trasversale ruotata durante l'importazione in RFEM
Quando si importa da SHAPE-THIN in un modello RFEM 2D, la mia asta è allineata con l'inclinazione dell'asse principale. Come posso risolvere questo problema?
